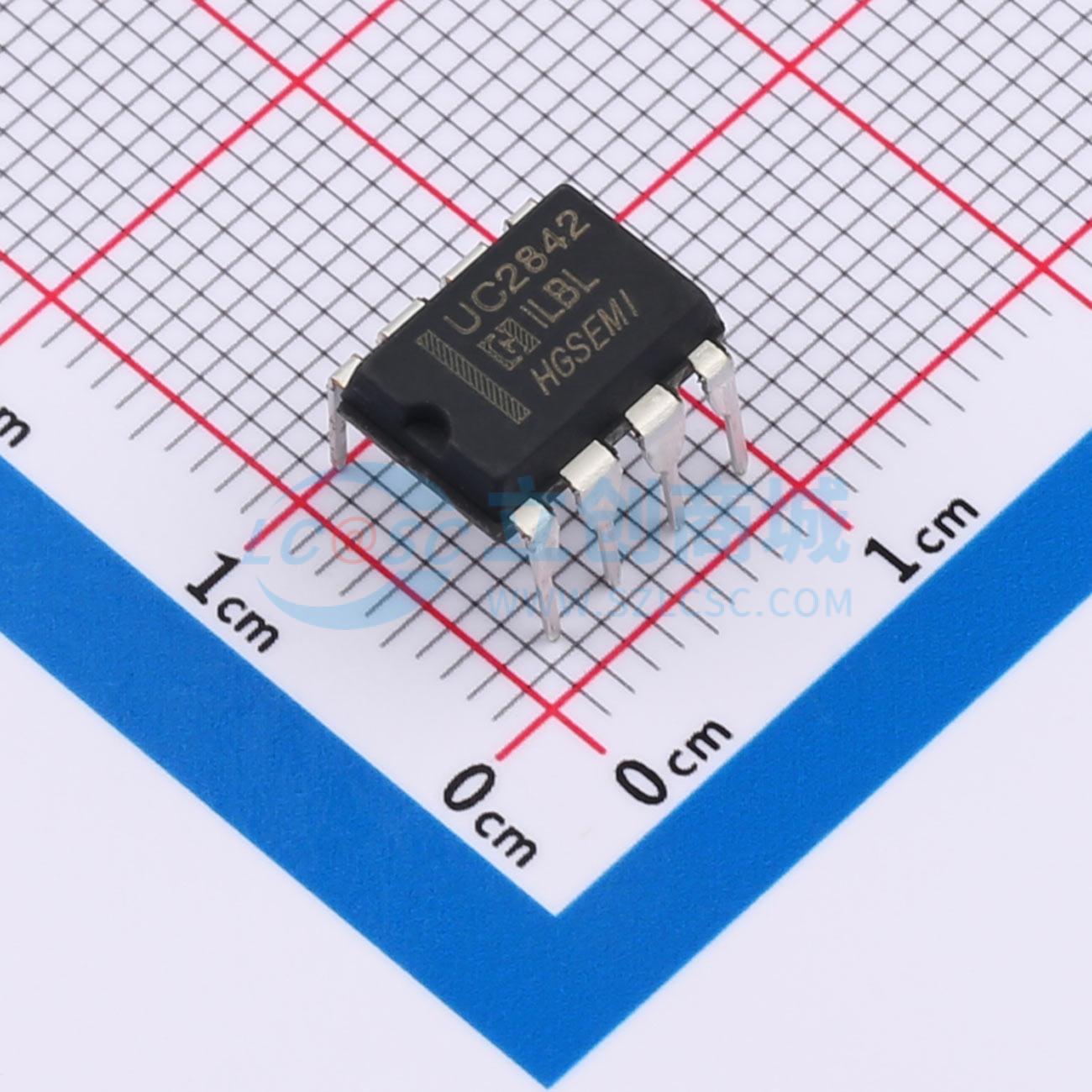

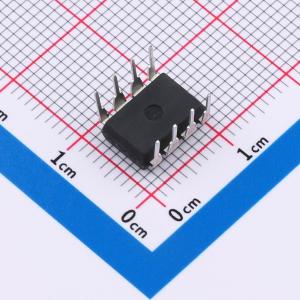

UC2842N
UC2842恒频电流型PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC2842是专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数锁等保护电路。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- UC2842N
- 商品编号
- C7432120
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.809克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 30V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
UC2842 是专为离线和DC-DC 开关电源应用设计的恒频电流型PWM 控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。 UC2842 采用DIP8、SOP8 的封装形式封装。
商品特性
- 起动电流小（<0.5mA）
- 自动前馈补偿
- 具有徊滞特性的欠压锁定
- 最大占空比箝制
- 工作频率可达500kHz
