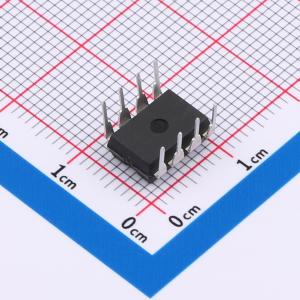

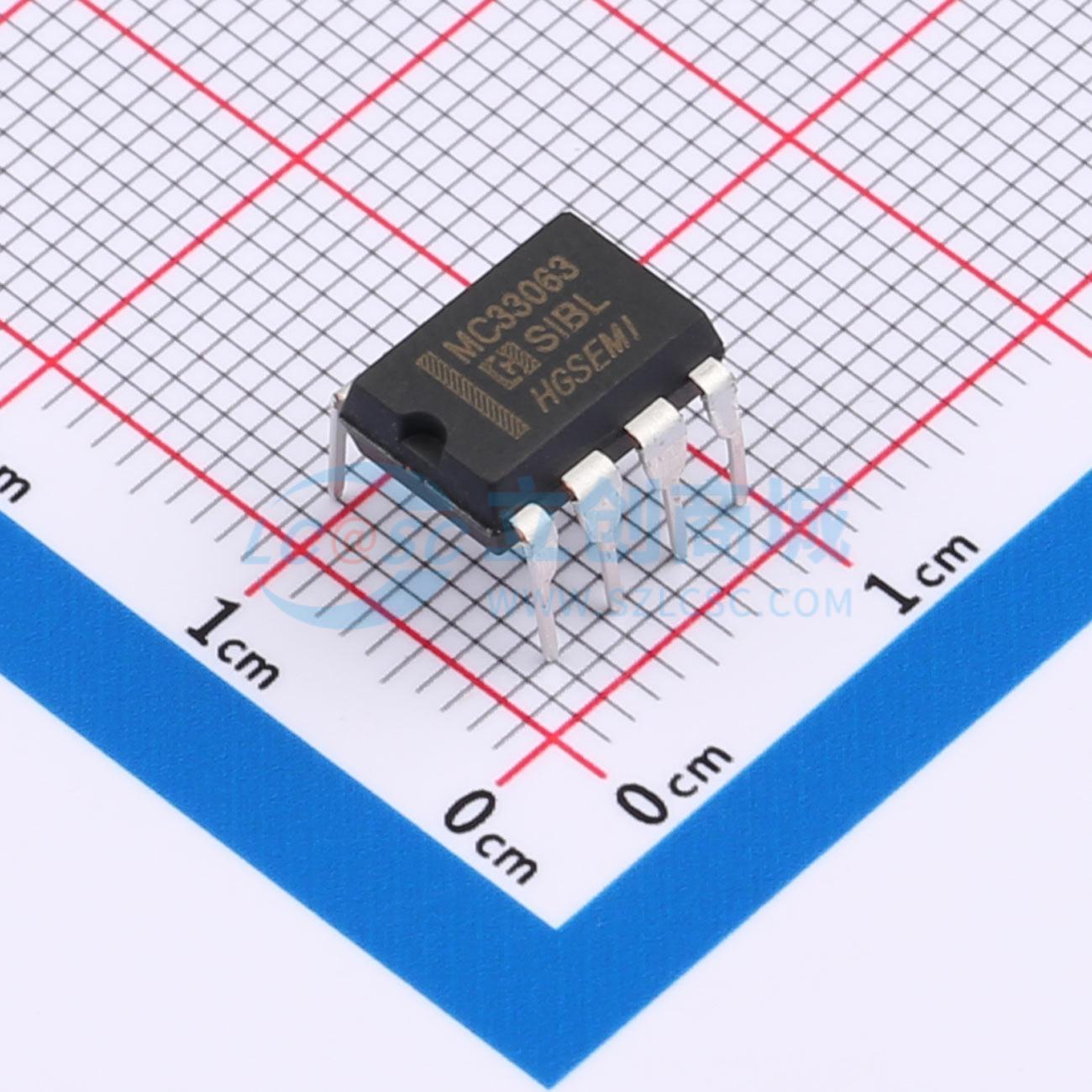

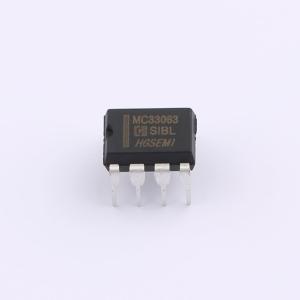

MC33063N
MC33063 DC-to-DC转换器控制电路
- 描述
- MC33063系列是单片控制电路,包含DC-to-DC转换器所需的主要功能。这些设备包括内部温度补偿参考、比较器、带主动电流限制电路的受控占空比振荡器、驱动器和高电流输出开关。该系列特别设计用于降压、升压和电压反相应用,且所需的外部组件最少。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC33063N
- 商品编号
- C7432121
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 24kHz~42kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；反相式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MC33063系列是一种单片控制电路，包含了DC-DC转换器所需的主要功能。这些器件包括一个内部温度补偿参考、比较器、带主动电流限制电路的受控占空比振荡器、驱动器和大电流输出开关。该系列特别设计用于以最少的外部元件实现降压、升压和电压反相应用。
商品特性
- 3.0V 至 40V 输入电压工作范围
- 低待机电流
- 电流限制
- 输出开关电流高达 1.5A
- 可调输出电压
- 最高工作频率达 100kHz
- 精密基准 (2%)
