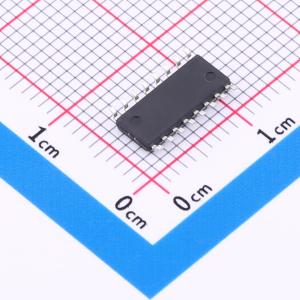

温馨提醒：图片仅供参考，商品以实物为准
KA7500BM/TR
电压控制 PWM 调制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KA7500B 是脉冲宽度调制方式的开关稳压器控制器电路，由5V 基准电压、振荡器、误差放大器、比较器、FF (触发器) 、输出控制电路、输出晶体管和死区时间比较器等电路构成，输出晶体管能够用输出控制电路选择推挽工作或单端放大工作。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- KA7500BM/TR
- 商品编号
- C7432334
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.32992克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7V~35V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 80Hz~300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 半桥式；全桥式 | |
| 静态电流(Iq) | 6.3mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
KA7500B 是脉冲宽度调制方式的开关稳压器控制器电路，由5V 基准电压、振荡器、误差放大器、比较器、FF (触发器) 、输出控制电路、输出晶体管和死区时间比较器等电路构成，输出晶体管能够用输出控制电路选择推挽工作或单端放大工作。
商品特性
- 输出电流: 10 - 500mA
- 工作频率: f = 80Hz - 300kHz
- 内置两个相同类型的误差放大器
- 内置5V 基准电压
- 可选择输出方式
应用领域
- PC 电源
- 逆变电源
- 单端正激双管式、半桥式、全桥式开关电源
