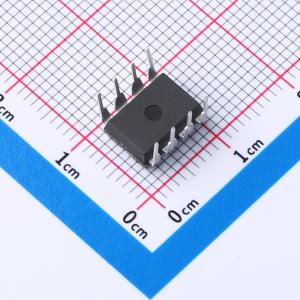

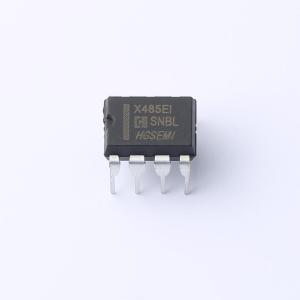

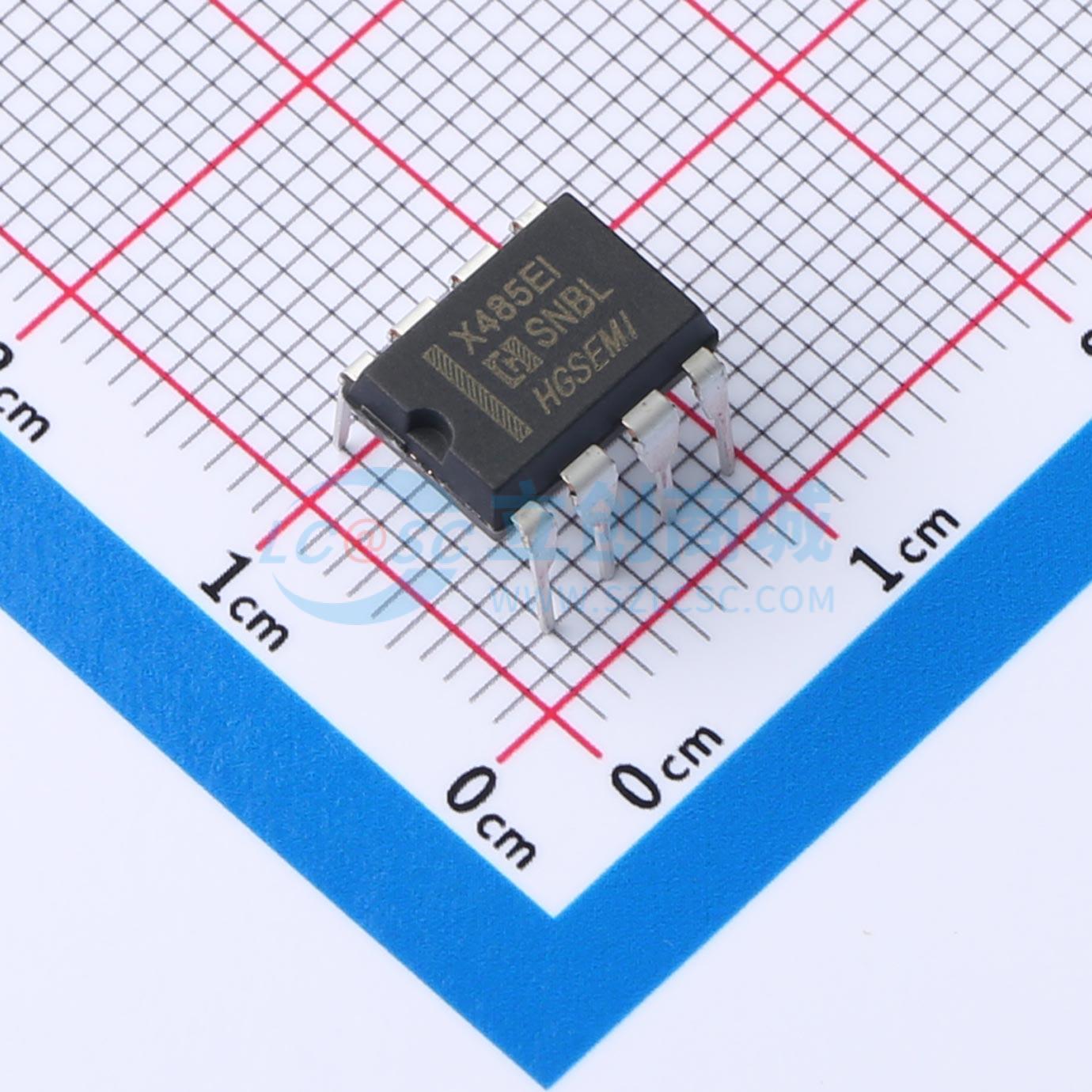

HGX485EIN
具有热插拔、ESD保护的5V RS485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS-485/RS-422芯片
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGX485EIN
- 商品编号
- C7432340
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8399克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 50nA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；热关断保护；使能关断 |
商品概述
HGX485E 是一款采用+5.0V单电源供电、具备±16kV ESD保护功能的RS-485/RS-422收发器。该器件集成了热插拔功能，可在上电或热插入操作时消除总线上的故障瞬变信号，从而防止数据错误。其驱动器摆率不受限制，支持高达2.5Mbps的数据传输速率。该器件设计用于半双工通信，其接收器具有1/8单位负载的输入阻抗，允许在总线上并联多达256个收发器。HGX485E提供8引脚DIP、SOP、MSOP以及3×3mm DFN封装，并可选择商用或工业级温度范围。
商品特性
- 低功耗关断模式
- DE与RE引脚采用热插拔输入结构
- +5.0V工作电压，总线支持多达256个收发器并联
- I/O端口具备增强型ESD保护（符合±16kV IEC 61000-4-2模型）
应用领域
- 数字电表与水表
- 工业控制
- 工业嵌入式计算机及外设
- 安防监控系统
- 路由器与交换机
- 仪器仪表
- 电平转换
- 对电磁干扰敏感的收发器应用
