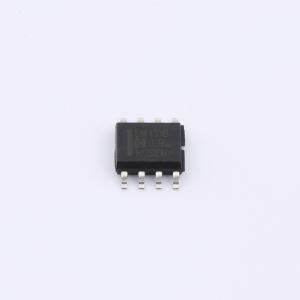

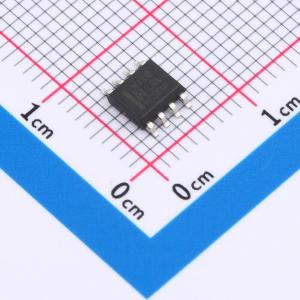

温馨提醒：图片仅供参考，商品以实物为准
LM431BIM/TR
2.5V~36V 150mA 36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM431 是一款三端可调并联稳压器，它通过两个外部比例电阻大小，可以使输出电压在Vref（约2.5V）至36V 之间任意调节。它具有较低的的动态输出阻抗（典型值0.2Ω）。因其可通过基准电压设置不同的输出电压，使得在很多应用中能很好的替代齐纳二极管，并广泛应用在各类电子电路中。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM431BIM/TR
- 商品编号
- C7432347
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 400uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
LM431是一款三端可调并联稳压器，通过两个外部比例电阻，可将输出电压在Vref（约2.5V）至36V范围内任意调节。该器件具有较低的动态输出阻抗，典型值为0.2Ω。由于其基准电压可设置不同的输出电压，因此在许多应用中能有效替代齐纳二极管，并广泛应用于各类电子电路中。华冠半导体产品未获得生命支持等领域应用之许可。
商品特性
- 输出电压可达36V
- 低电压输出噪声电压
- 低动态输出阻抗，典型值0.2Ω
- 封装形式：TO-92、SOT-23、SOT-89-3、SOP-8
应用领域
- 开关电源
- 测量仪表
- 消费电子产品
