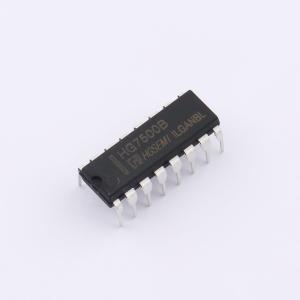

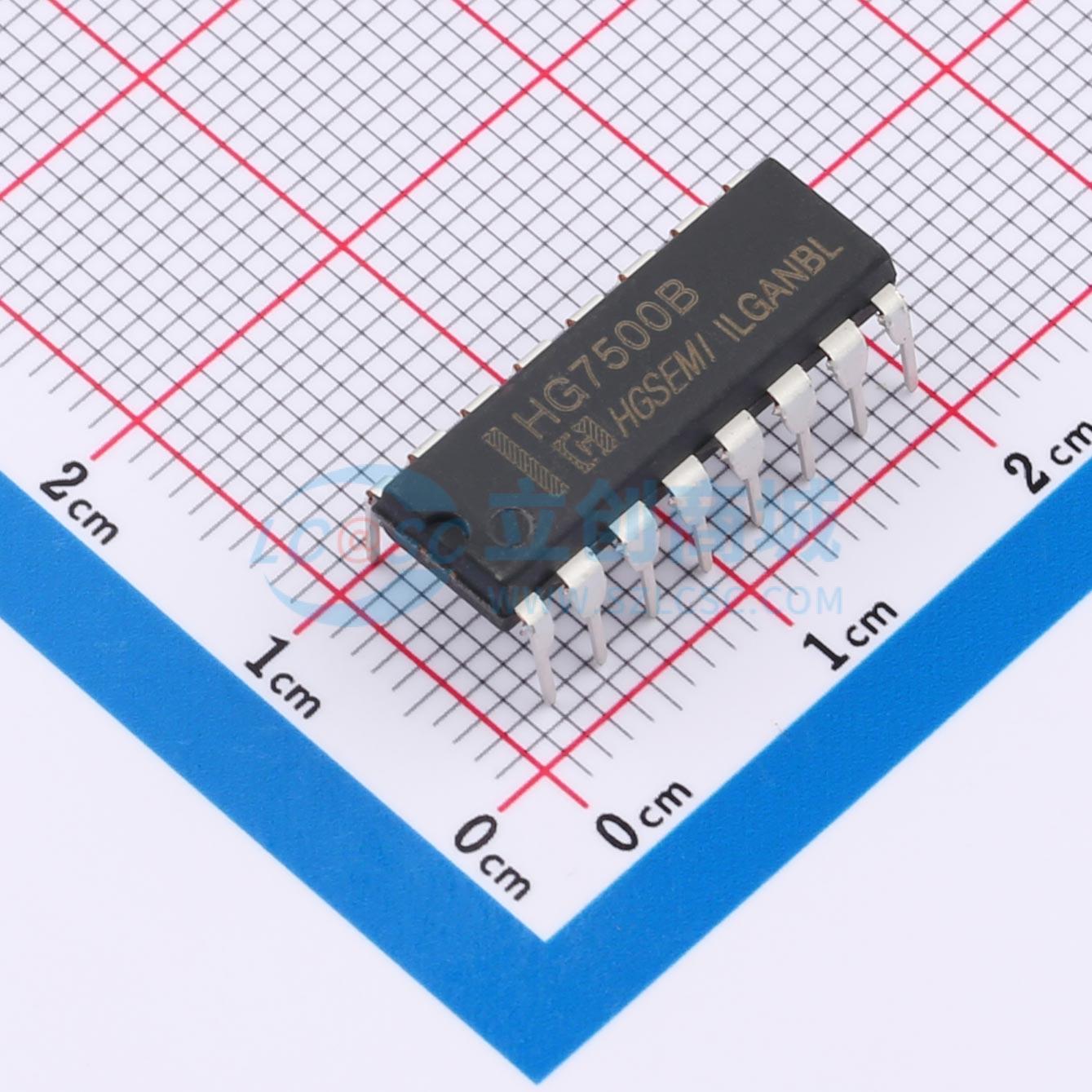

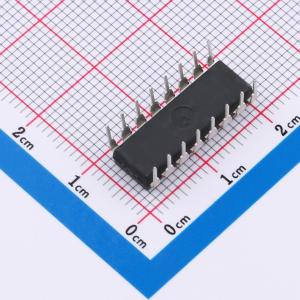

HG7500BN
脉冲宽度调制开关稳压器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HG7500B是脉冲宽度调制方式的开关稳压器控制器电路,由5V基准电压、振荡器、误差放大器、比较器、FF（触发器）、输出控制电路、输出晶体管和死区时间比较器等电路构成。适用于PC电源、逆变电源、单端正激双管式、半桥式、全桥式开关电源。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG7500BN
- 商品编号
- C7432349
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 40V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 80Hz~300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | - | |
| 拓扑结构 | 正激式；全桥式；半桥式 | |
| 静态电流(Iq) | 6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
