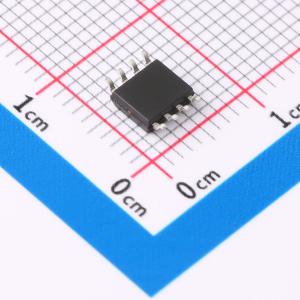

温馨提醒：图片仅供参考，商品以实物为准
HG5532M/TR
双运算放大器 HG5532
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于音频应用的双30V 10MHz低噪声运算放大器；因版本更迭,从2023年SQ批次以后更新为新版本,请提前做好样品测试
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG5532M/TR
- 商品编号
- C7432138
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 11V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | - | |
| 双电源(Vee~Vcc) | -22V~+22V |
商品概述
内部包括有两个独立的、带内部频率补偿的低噪声双运算放大器。具有转换速率高、输出噪声小等特点。适合于高品质音响设备、仪器仪表控制系统等场合。
商品特性
- 内部频率补偿
- 直流电压增益高（约 100dB）
- 转换速率高（10V/us typ.）
- 输入噪声电压 (8nV/√Hz, Δf = 1 kHz)
应用领域
- 高品质音响设备
- 仪器仪表控制系统
