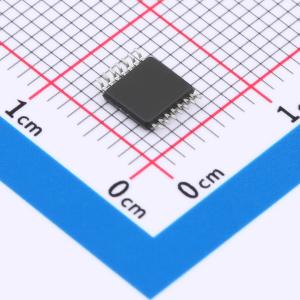

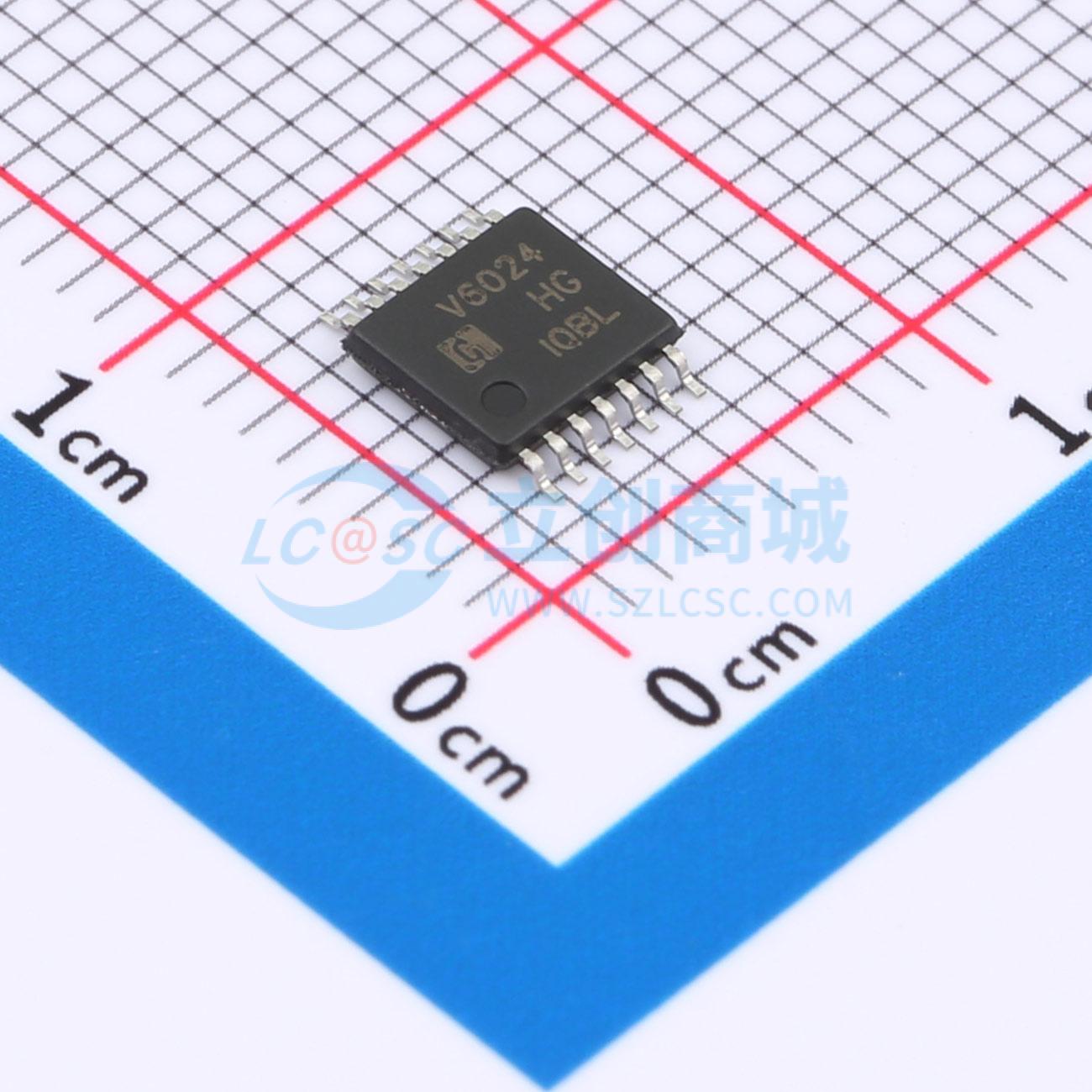

温馨提醒：图片仅供参考，商品以实物为准
HGV6024MT/TR
11MHz CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有11MHz的高增益带宽积、9V/µs的压摆率，在5V时每个放大器的静态电流为1.1mA。专为在低电压和低噪声系统中提供最佳性能而设计，能为重负载提供轨到轨输出摆幅。输入共模电压范围包括地，最大输入失调电压为3.5mV。工作温度范围为 -40℃ 至 +85℃，工作电压范围为2.1V至5.5V。单通道型号有SC70-5、SOT-23-5、MSOP-8和SOP-8封装；双通道型号有SOP-8和MSOP-8封装；四通道型号有SOP-14和TSSOP-14封装。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV6024MT/TR
- 商品编号
- C7432315
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 41MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.05V；1.05V~2.75V |
商品概述
HGV602X的增益带宽积高达11MHz，压摆率为9V/μs，在5V电源下每个放大器的静态电流为1.1mA。HGV602X专为在低电压、低噪声系统中实现最佳性能而设计。它们能够在重载情况下实现轨到轨输出摆幅。输入共模电压范围包含地，HGV602X的最大输入失调电压为3.5mV。该器件在扩展工业温度范围（-40℃至+85℃）内有明确的性能指标。工作电压范围为2.1V至5.5V。单通道的HGV6021提供绿色SC70 - 5、SOT - 23 - 5、MSOP - 8和SOP - 8封装。双通道的HGV6022提供绿色SOP - 8和MSOP - 8封装。四通道的HGV6024提供绿色SOP - 14和TSSOP - 14封装。
商品特性
- 单电源供电，电压范围为+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：11MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 高压摆率：9V/μs
- 2V阶跃下达到0.1%的建立时间：0.3μs
- 低噪声：8nV/√Hz @10kHz
- 静态电流：每个放大器1.1mA（典型值）
- 工作温度：-40℃ ~ +85℃
- 小封装：HGV6021提供SOT23 - 5、MSOP - 8和SC70 - 5封装；HGV6022提供SOP - 8和MSOP - 8封装；HGV6024提供SOP - 14和TSSOP - 14封装
应用领域
- 传感器
- 有源滤波器
- 蜂窝电话和无绳电话
- 笔记本电脑和个人数字助理
- 音频设备
- 手持式测试设备
- 电池供电仪器
- A/D转换器
