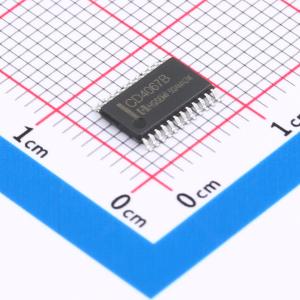

温馨提醒：图片仅供参考，商品以实物为准
CD4067BMT/TR
16通道模拟多路复用器/多路分离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16通道模拟多路复用器/多路分离器，具有四个地址输入（A0至A3），一个低电平使能输入（E），十六个独立的输入/输出（Y0至Y15）和一个公共输入/输出（Z）。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4067BMT/TR
- 商品编号
- C7432333
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.22868克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 16:1 | |
| 通道数 | 16 | |
| 工作电压 | 3V~9V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 470Ω | |
| 工作温度 | -40℃~+105℃ | |
| 带宽 | 14MHz | |
| 传播延迟(tpd) | 30ns |
商品概述
CD4067B是一款16通道模拟多路复用器/解复用器，具有四个地址输入（A0至A3）、一个低电平有效使能输入（E）、十六个独立输入/输出（Y0至Y15）和一个公共输入/输出（Z）。该器件包含十六个双向模拟开关，每个开关的一侧连接到一个独立输入/输出（Y0至Y15），另一侧连接到公共输入/输出（Z）。当E为低电平时，通过A0至A3选择十六个开关中的一个（低阻抗导通状态）。所有未选中的开关处于高阻抗关断状态。当E为高电平时，所有开关均处于高阻抗关断状态，与A0至A3无关。模拟输入/输出（Y0至Y15和Z）的电压摆幅范围为正极限VDD到负极限VSS。VDD与VSS之间的电压差不得超过9V。
商品特性
- 宽电源电压范围：3V至9V
- 5V和9V参数额定值下的全静态操作
- 标准化的对称输出特性
- 工作温度范围：-40°C至+105°C
- 封装信息：SOP - 24/TSSOP - 24
