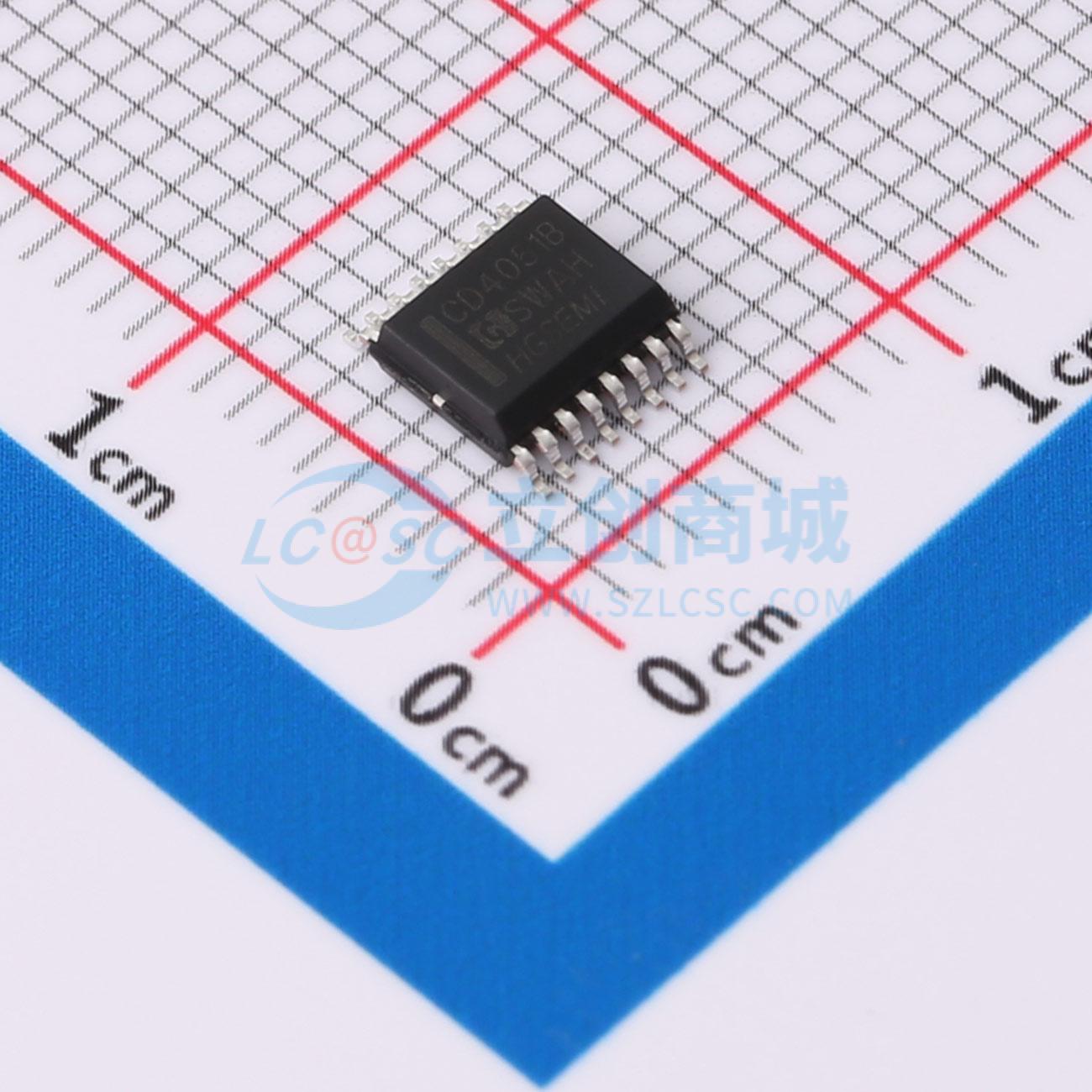

温馨提醒：图片仅供参考，商品以实物为准
CD4051BMS/TR
单刀八掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4051B 是一款采用先进CMOS 技术设计的单个8 通道多路复用器。是一个单刀八掷配置形式的模拟开关。具有三个二进制通道控制输入(A、B、C)以及一个使能输入INH。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4051BMS/TR
- 商品编号
- C7432316
- 商品封装
- QSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 60Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 7ns | |
| 功能特性 | 无毛刺切换 |
商品概述
采用先进CMOS技术设计的单个8通道多路复用器，是一个单刀八掷配置形式的模拟开关，具有三个二进制通道控制输入（A、B、C）以及一个使能输入INH，二进制输入信号控制8个通道中的一个通道开启，其余通道关闭。
商品特性
- 低输入电流：I_IN ≤ 1 μA，@ V_IN = V_DD - V_SS = 15 V，T_a = 25℃
- 低静态功耗：I_DD = 0.2 μA（典型）@ V_DD - V_SS = 15 V，T_a = 25℃
- 低通电阻：60 Ω（典型）@ V_DD - V_SS = V_DD - V_EE = 15 V，T_a = 25℃
- 通道漏电流：±100 nA（典型）@ V_DD - V_EE = 15 V
- 宽工作电压V_DD - V_SS范围：3 V ~ 15 V
- 先断后通切换消除了通道重迭开启
- 单刀八掷配置形式的模拟开关
- 封装形式：DIP-16、SOP-16、TSSOP-16、QSOP-16、QFN-16 3×3mm
应用领域
- 模拟和数字多路复用与解复用
- 信号选通
- 数字寻址信号的逻辑电平转换
