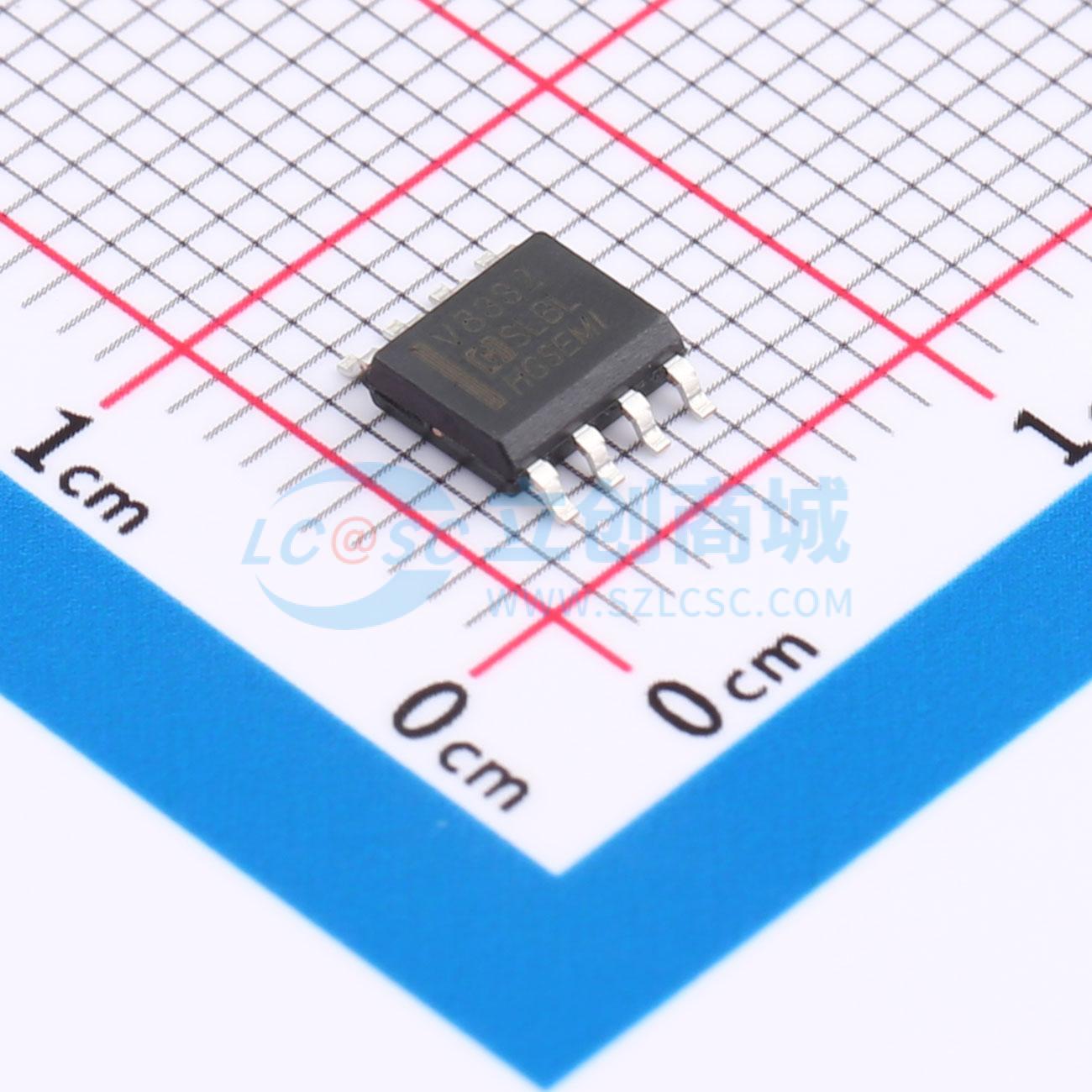

温馨提醒：图片仅供参考，商品以实物为准
HGV8332M/TR
具备射频滤波器的350KHz零漂移、轨到轨输入输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 运算放大器 带RF滤波器的350KHZ零漂移CMOS轨对轨IO运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV8332M/TR
- 商品编号
- C7432131
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 压摆率(SR) | 200V/ms | |
| 输入偏置电流(Ib) | 20pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 30mA | |
| 工作温度 | -45℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
HGV833X 放大器是单电源/双电源/四电源、微功耗、零漂移 CMOS 运算放大器，该放大器带宽为 350 kHz，具备轨到轨输入和输出，可在 1.8V 至 5.5V 单电源下工作。HGV833X 采用斩波稳定技术，可提供极低的失调电压（最大小于 10μV）和近乎零的温度漂移。每个放大器的静态电源电流低至 25μA，输入偏置电流极低，仅为 20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。HGV833X 具有出色的共模抑制比（CMRR），且不存在传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时表现卓越，不会降低差分线性度。HGV8331 提供 SOT - 23 - 5、SC70 - 5 和 SOP8 封装。HGV8332 提供 SOP8 和 MSOP8 封装。HGV8334 四通道放大器提供绿色 SOP - 14 和 TSSOP - 14 封装。在所有电源电压下，扩展的温度范围为 - 45℃ 至 + 125℃，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+1.8V 至 +5.5V
- 轨到轨输入/输出
- 增益带宽积：350kHz（典型值，@25℃）
- 低输入偏置电流：20pA（典型值，@25℃）
- 低失调电压：10uV（最大值，@25℃）
- 静态电流：每个放大器 25μA（典型值）
- 工作温度：-45℃ 至 +125℃
- 零漂移：0.05μV/℃（典型值）
- 内置射频抗电磁干扰（EMI）滤波器
- 小封装：HGV8331 提供 SOT - 23 - 5、SC70 - 5 和 SOP - 8 封装；HGV8332 提供 SOP - 8、MSOP - 8 封装；HGV8334 提供 SOP - 14 和 TSSOP - 14 封装
应用领域
- 传感器应用
- 温度测量
- 电子秤
- 手持式测试设备
- 电池供电仪器
