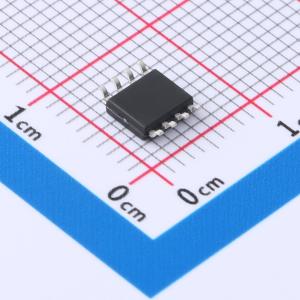

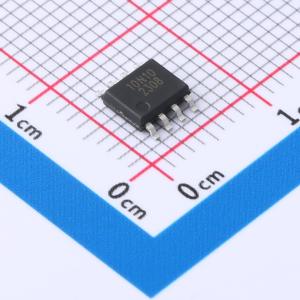

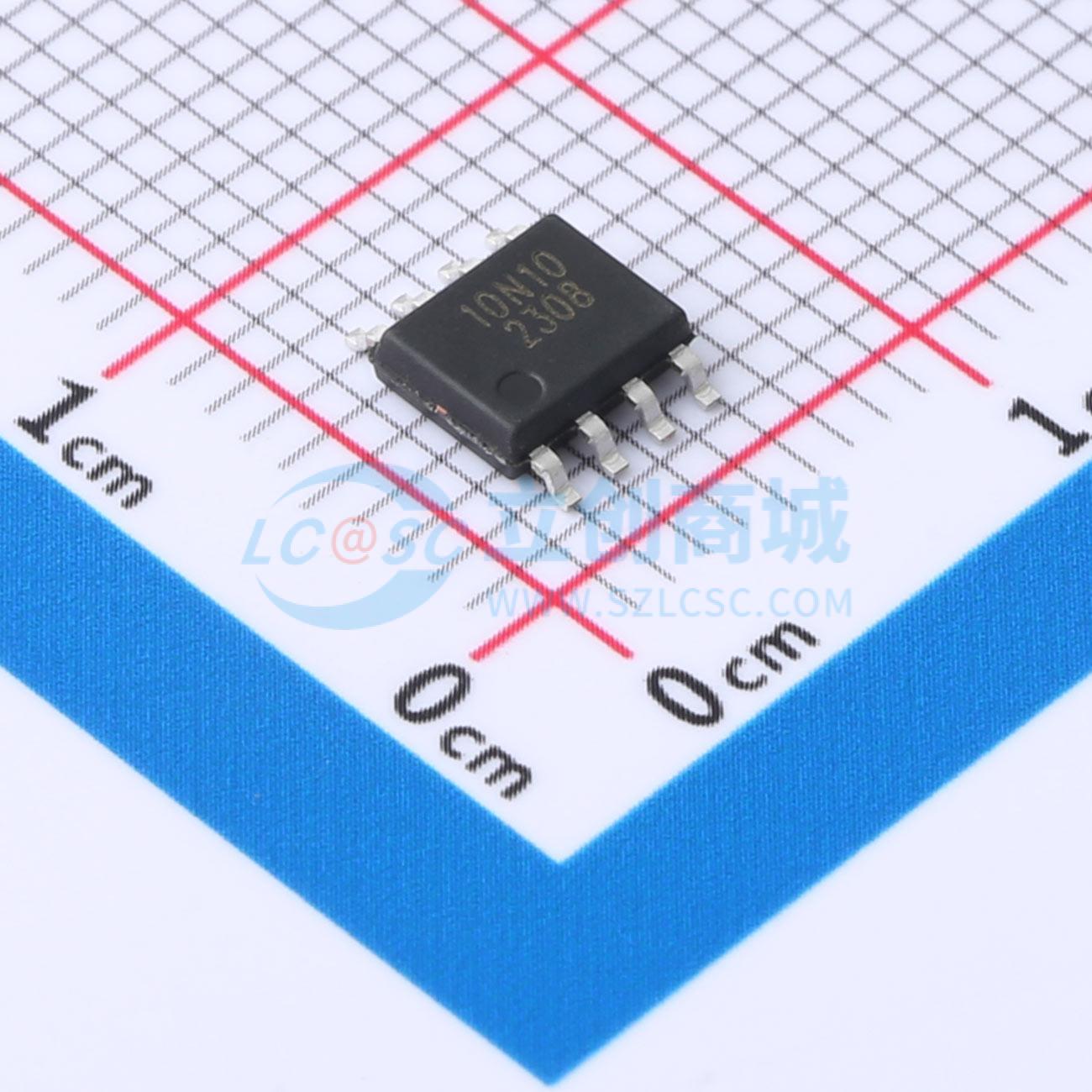

TM10N10S
1个N沟道 耐压:100V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,100V,10A,88mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM10N10S
- 商品编号
- C7422811
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1687克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 88mΩ@10V；100mΩ@4.5V | |
| 耗散功率(Pd) | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 620pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 40pF |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- 漏源电压VDS = -30V，漏极电流ID = -4.8A
- 栅源电压VGS = -10V时，导通电阻RDS(ON) = 40 mΩ（典型值）
- 100%进行了非钳位感性负载开关测试
- 100%进行了栅极电阻测试
- 环保产品
- 丝印标识：3407
- 封装形式：SOT-23-3L
应用领域
- 负载开关-脉冲宽度调制(PWM)
