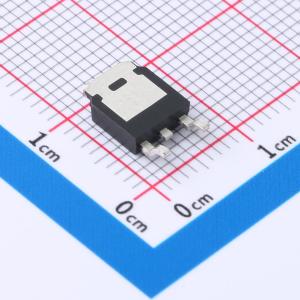

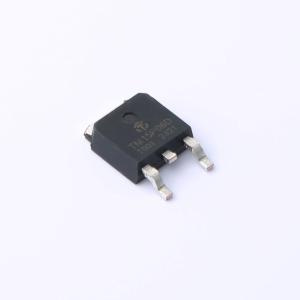

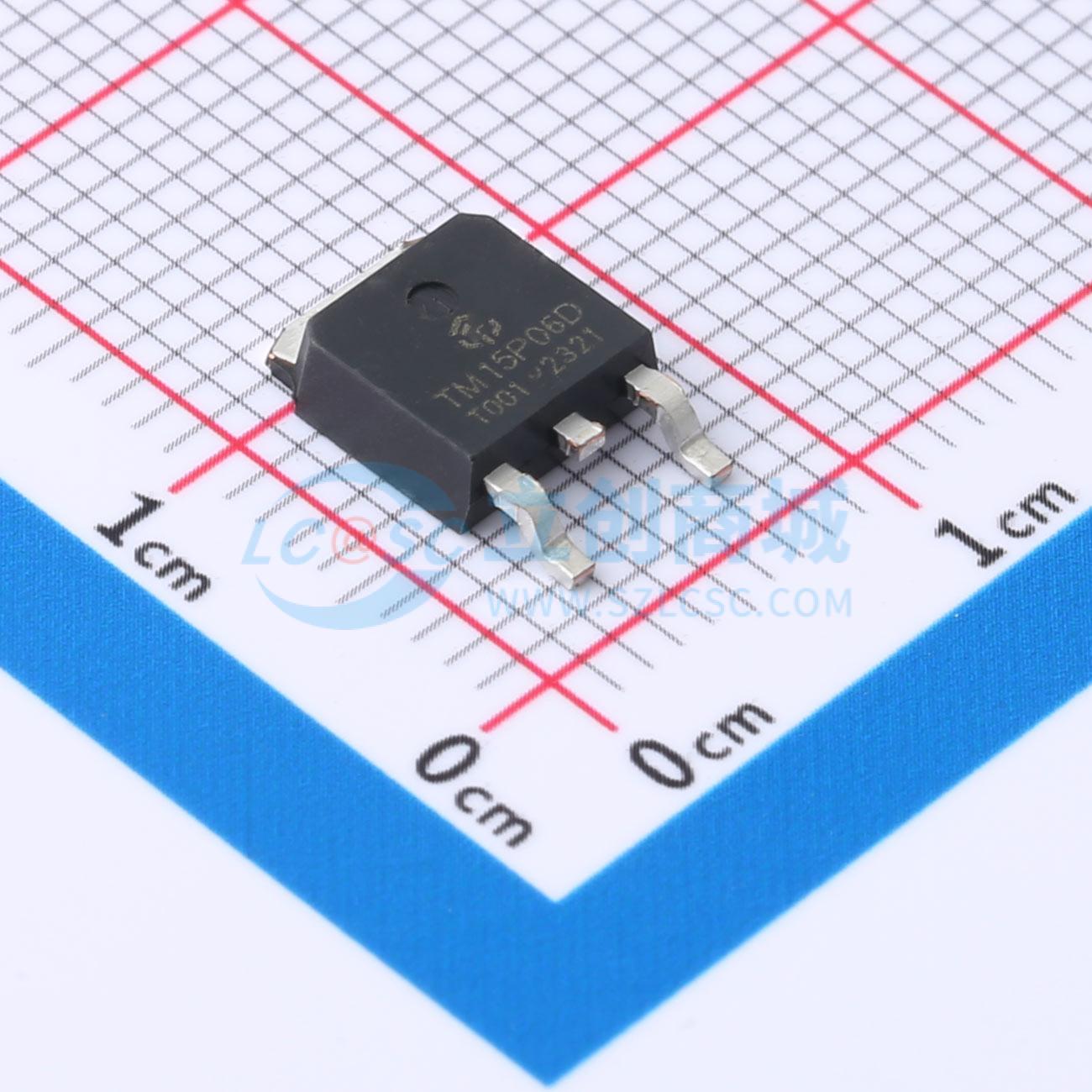

TM15P06D
1个P沟道 耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-60V,-15A,70mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM15P06D
- 商品编号
- C7422821
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.4036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 88mΩ | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 11.8nC@4.5V | |
| 输入电容(Ciss) | 1.08nF@15V | |
| 反向传输电容(Crss) | 50pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 低漏源导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- N沟道：VDS = 60V，ID = 6A
- N沟道：在VGS = 10V时，RDS(ON) = 30mΩ（典型值）
- P沟道：VDS = -60V，ID = -5A
- P沟道：在VGS = -10V时，RDS(ON) = 70mΩ（典型值）
- 100%进行了单脉冲雪崩耐量测试
- 100%进行了栅极电阻测试
应用领域
- 负载开关-脉冲宽度调制(PWM)
