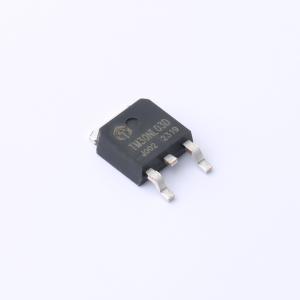

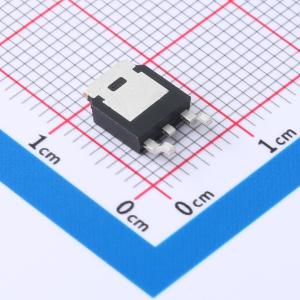

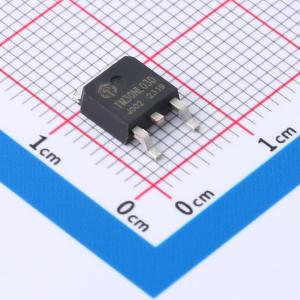

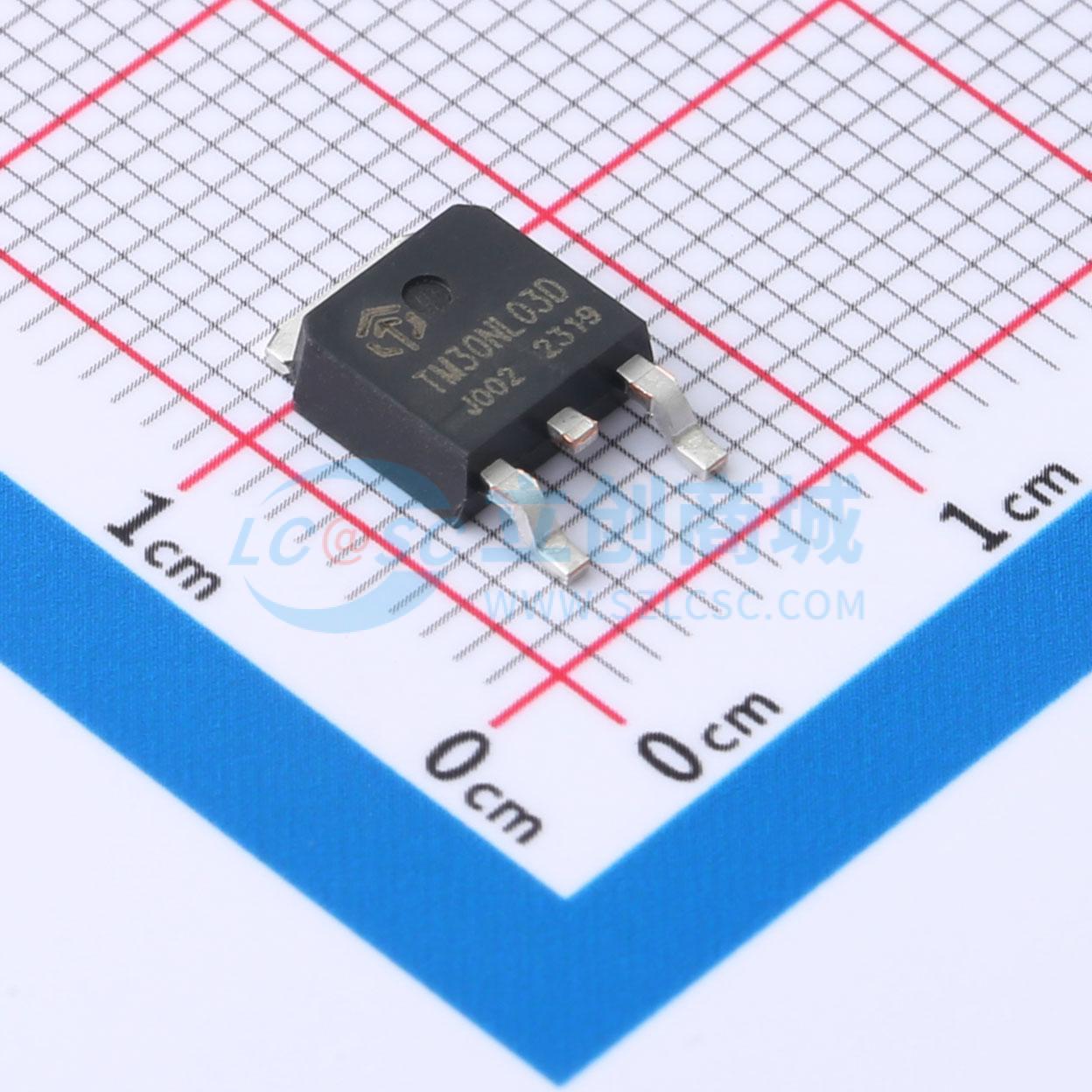

温馨提醒：图片仅供参考，商品以实物为准
TM30NL03D
1个N沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,30V,30A,15mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM30NL03D
- 商品编号
- C7422841
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.402254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 15mΩ@10V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 500mV | |
| 栅极电荷量(Qg) | 5.5nC@4.5V | |
| 输入电容(Ciss) | 550pF@15V | |
| 反向传输电容(Crss) | 55pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 65pF |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- VDS = 30V，ID = 20A
- 当VGS = 10V时，RDS(ON) = 15 mΩ（典型值）
- 100%经过单脉冲雪崩耐量测试
- 100%经过栅极电阻测试
应用领域
- 负载开关-脉冲宽度调制(PWM)
