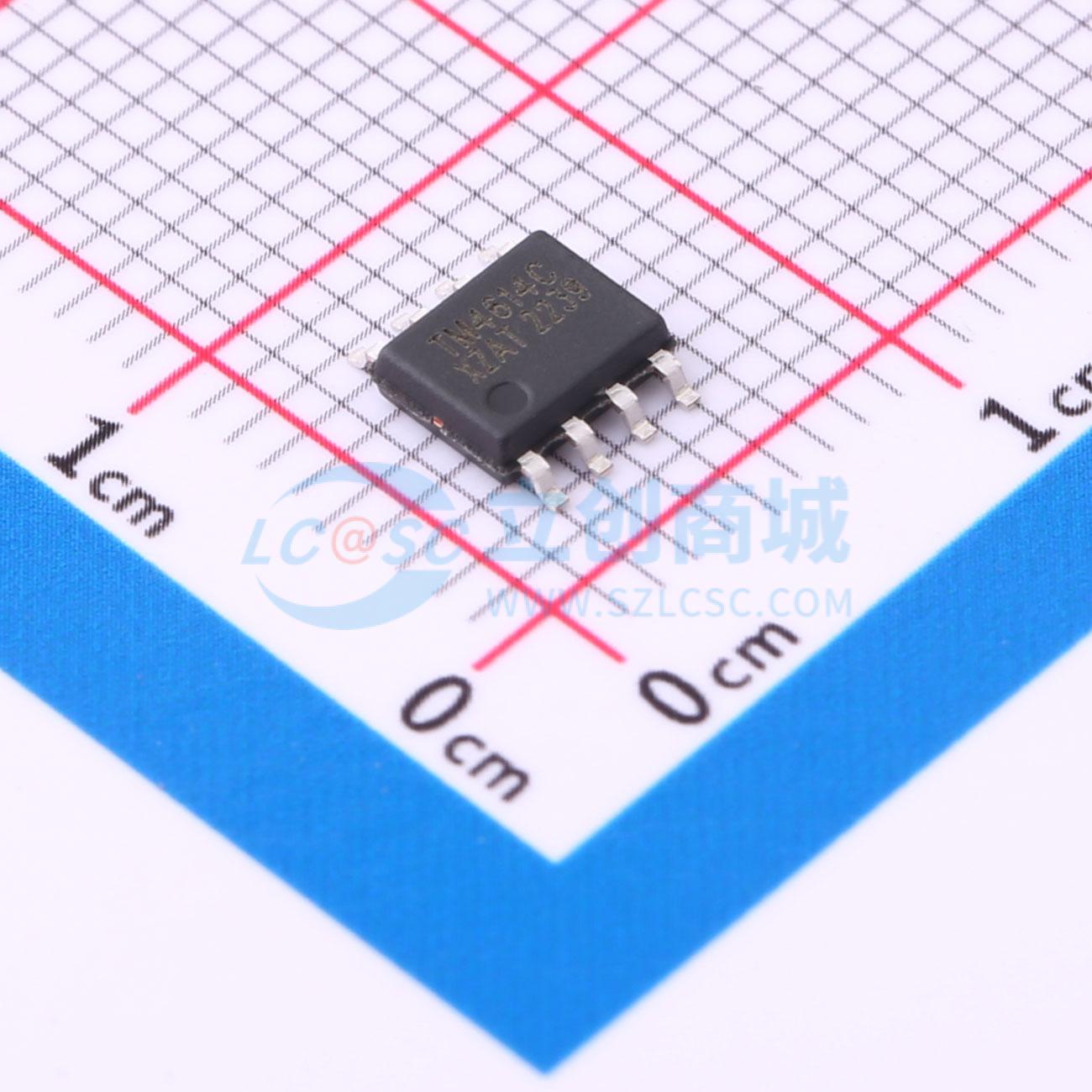

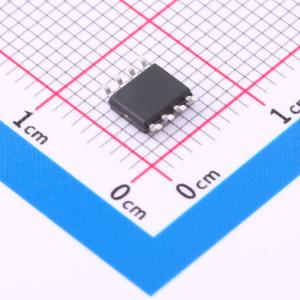

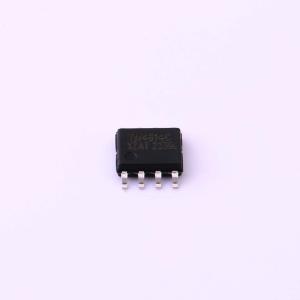

温馨提醒：图片仅供参考，商品以实物为准
TM4614C
1个N沟道+1个P沟道 耐压:40V 电流:6.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,40V,6.3A,30mΩ@10v,P沟道,-40V,-5.9A,68mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM4614C
- 商品编号
- C7422858
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1539克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 6.3A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 1.67W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.4nC@4.5V；5nC@4.5V | |
| 输入电容(Ciss) | 620pF；452pF | |
| 反向传输电容(Crss) | 53pF；38pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 65pF；51pF |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- N沟道
- VDS = 40 V,ID = 6.3 A
- RDS(ON) = 30 mΩ(典型值)@ VGS = 10 V
- P沟道
- VDS = -40 V,ID = -5.9 A
- RDS(ON) = 68 mΩ(典型值)@ VGS = -10 V
- 100%进行UIS测试
- 100%进行Rg测试
应用领域
-负载开关-脉宽调制(PWM)
