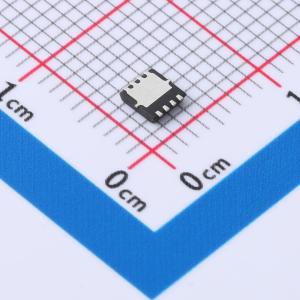

温馨提醒：图片仅供参考，商品以实物为准
TM55P03DF
1个P沟道 耐压:30V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-30V,-55A,8.5mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM55P03DF
- 商品编号
- C7422871
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0781克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 8.5mΩ@10V；12mΩ@4.5V | |
| 耗散功率(Pd) | 21.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.8nF | |
| 反向传输电容(Crss) | 319pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 346pF |
商品概述
- 低 RDS(on)
- 符合 RoHS 标准且无卤素
商品特性
- 漏源电压VDS = -30 V,漏极电流ID = -55 A
- 当栅源电压VGS = -10 V时,导通电阻RDS(ON) = 8.5 mΩ(典型值)
- 100%进行非钳位感性负载开关(UIS)测试
- 100%进行栅极电阻Rg测试
应用领域
-负载开关-脉冲宽度调制(PWM)
