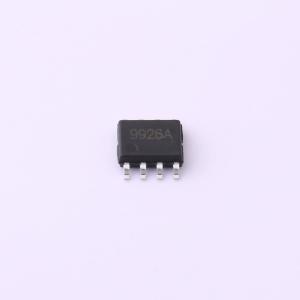

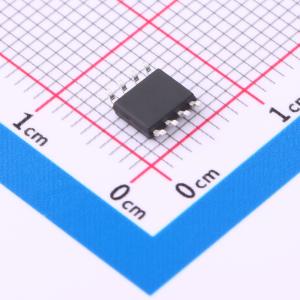

温馨提醒：图片仅供参考，商品以实物为准
TM9926A
2个N沟道 耐压:20V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,20V,8A,20mΩ@4.5v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM9926A
- 商品编号
- C7422892
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.6nC@4.5V | |
| 输入电容(Ciss) | 358pF | |
| 反向传输电容(Crss) | 58.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 69.3pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
- 低RDS(ON)
- 符合 RoHS 标准且无卤素
商品特性
- 漏源电压VDS = 20V，漏极电流ID = 58A
- 栅源电压VGS = 10V时，漏源导通电阻RDS(ON) = 4.9mΩ（典型值）
- 100%进行了非钳位感性负载开关测试
- 100%进行了栅极电阻Rg测试
- 绿色环保产品
应用领域
-负载开关-脉冲宽度调制(PWM)
