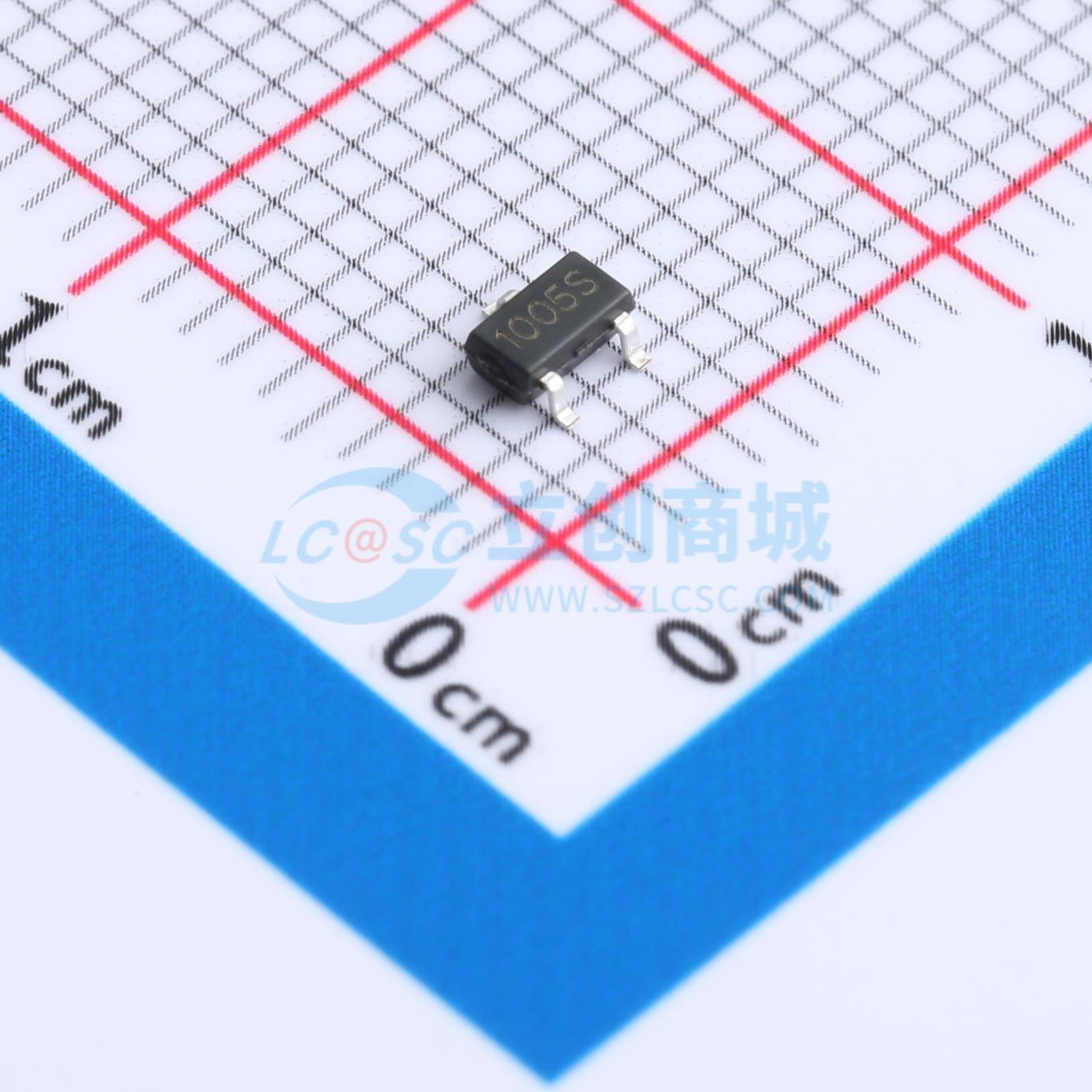

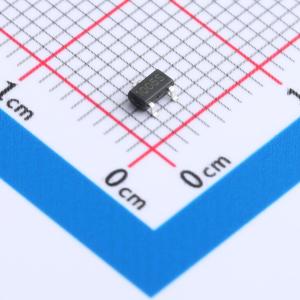

温馨提醒：图片仅供参考，商品以实物为准
TMG1005MI
1个N沟道 耐压:100V 电流:5.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,100V,5.2A,95mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMG1005MI
- 商品编号
- C7422897
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 5.2A | |
| 导通电阻(RDS(on)) | 95mΩ@10V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 4.3nC@10V | |
| 输入电容(Ciss) | 196pF@50V | |
| 反向传输电容(Crss) | 21.4pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 低R_DS(ON)（低导通状态漏源电阻）
- 符合RoHS标准且无卤
商品特性
- VDS = 100V，ID = 5.2A（漏源电压为100V，漏极电流为5.2A）
- RDS(ON) = 95mΩ（典型值）@ VGS = 10V（在栅源电压为10V时，漏源导通电阻典型值为95毫欧）
- 100%进行UIS测试
- 100%进行Rg测试
- 标记：1005S
应用领域
-负载开关-脉冲宽度调制(PWM)
