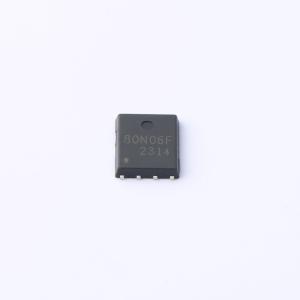

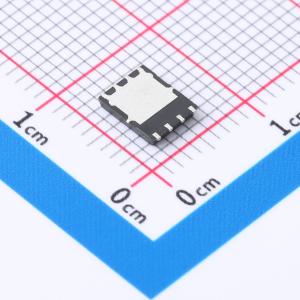

温馨提醒：图片仅供参考，商品以实物为准
TM80N06NF
1个N沟道 耐压:60V 电流:80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,60V,80A,5.2mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM80N06NF
- 商品编号
- C7422888
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 5.2mΩ@10V | |
| 耗散功率(Pd) | 108W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 90nC | |
| 输入电容(Ciss) | 4.136nF | |
| 反向传输电容(Crss) | 257pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 286pF |
商品概述
具有低导通电阻（RDS(ON)），符合RoHS标准且无卤素。
商品特性
- 漏源电压VDS = 60V，漏极电流ID = 80A
- 在栅源电压VGS = 10V时，导通电阻RDS(ON)典型值为5.2mΩ
- 经过100% UIS测试
- 经过100%栅极电阻Rg测试
- 绿色产品
- 标识：80N06F
- 封装：DFN5x6 - 8L
应用领域
- 负载开关
- 脉冲宽度调制（PWM）
