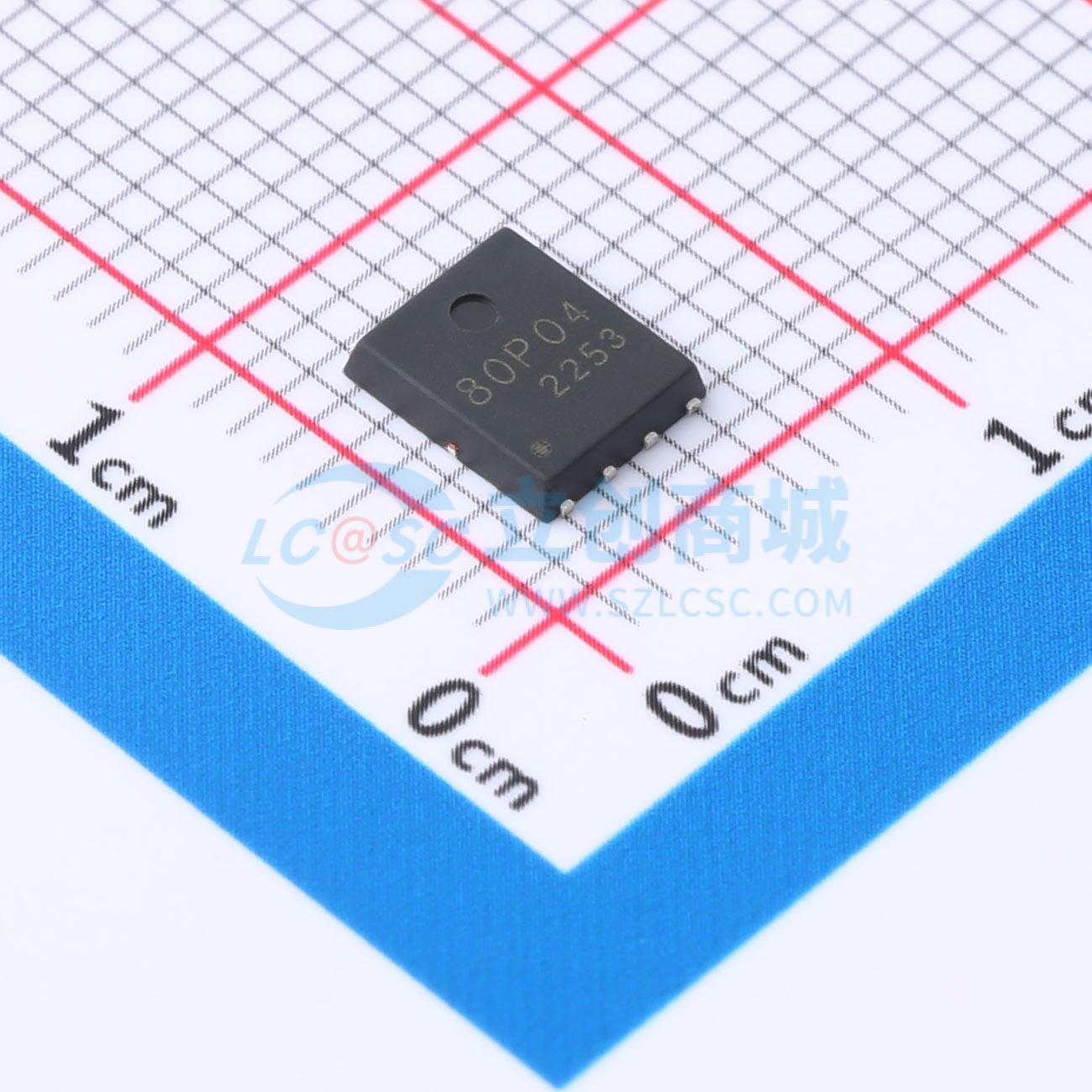

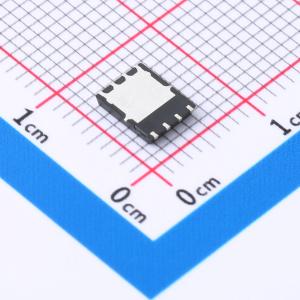

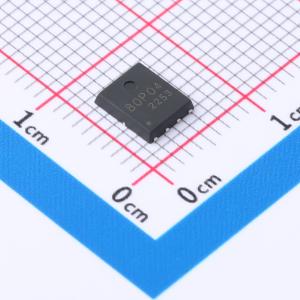

温馨提醒：图片仅供参考，商品以实物为准
TM80P04NF
1个P沟道 耐压:40V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-40V,-80A,4.3mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM80P04NF
- 商品编号
- C7422889
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.1498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 5.9mΩ | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 118nC@10V | |
| 输入电容(Ciss) | 6.638nF | |
| 反向传输电容(Crss) | 345pF | |
| 工作温度 | - |
商品概述
-低漏源导通电阻(RDS(ON))-符合RoHS标准且无卤
商品特性
- VDS = -40V,ID = -80A
- RDS(ON) = 4.3mΩ(典型值),VGS = -10V 时
- 经过 100% 单脉冲雪崩测试
- 经过 100% 栅极电阻测试
应用领域
-负载开关-脉冲宽度调制(PWM)
