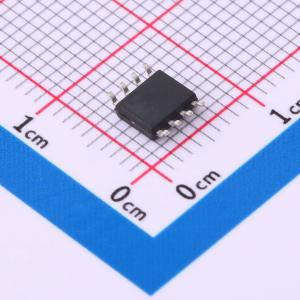

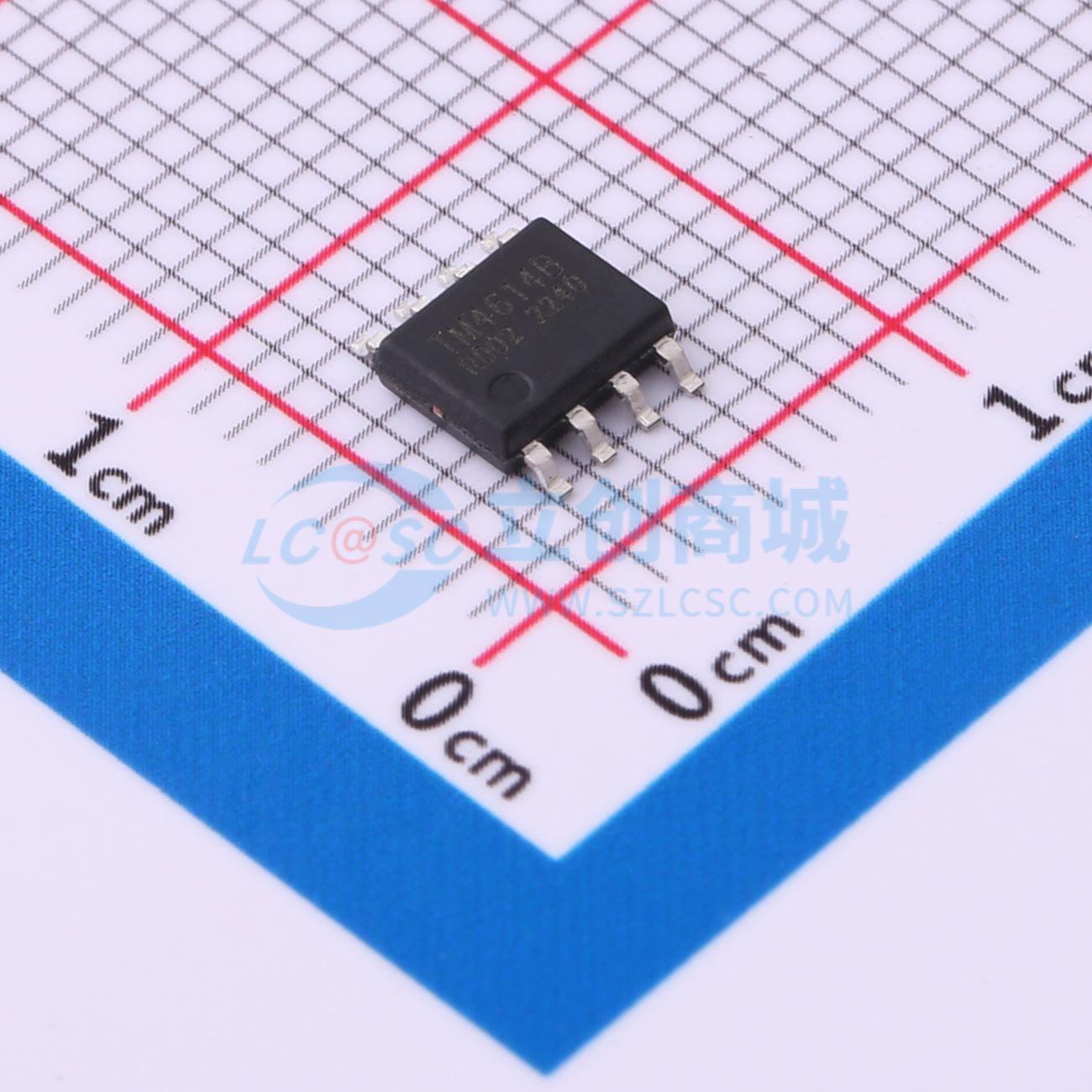

温馨提醒：图片仅供参考，商品以实物为准
TM4614B
1个N沟道+1个P沟道 耐压:44V 电流:-
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,40V,8A,24mΩ@10v,P沟道,-40V,-7A,35mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM4614B
- 商品编号
- C7422856
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 44V；40V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 24mΩ@10V；35mΩ@10V | |
| 耗散功率(Pd) | 1.67W | |
| 阈值电压(Vgs(th)) | 1.5V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.8nC@4.5V；5.5nC@4.5V | |
| 输入电容(Ciss) | 1nF；513pF | |
| 反向传输电容(Crss) | 56pF；100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 160pF；76pF |
商品概述
-低漏源导通电阻(RDS(ON))-符合RoHS标准且无卤
商品特性
- N 沟道
- VDS = 40V,ID = 8A
- RDS(ON) = 24 m Ω(典型值),@ VGS = 10 V
- P 沟道
- \mathsfVDS = -40\mathsfV,\mathsfID = -7\mathsfA
- RDS(ON) = 35 m Ω(典型值),@ VGS = -10 V
- 100% 进行了 UIS 测试
- 100% 进行了 Rg 测试
应用领域
-负载开关-脉宽调制(PWM)
