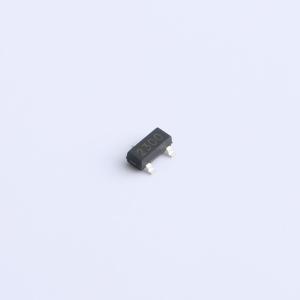

温馨提醒：图片仅供参考，商品以实物为准
TM2300AI
1个N沟道 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,20V,5.8A,19mΩ@4.5v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM2300AI
- 商品编号
- C7422827
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 37mΩ@2.5V,2A | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.6nC@4.5V | |
| 输入电容(Ciss) | 310pF@15V | |
| 反向传输电容(Crss) | 35pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 49pF |
商品概述
-低漏源导通电阻(RDS(ON))-符合RoHS标准且无卤
商品特性
- 漏源电压（VDS） = 20V，漏极电流（ID） = 6.0A
- 栅源电压（VGS） = 4.5V时，漏源导通电阻（RDS(ON)） = 19 mΩ（典型值）
- 100%进行了单脉冲雪崩耐量（UIS）测试
- 100%进行了栅极电阻（Rg）测试
应用领域
-负载开关-脉冲宽度调制(PWM)
