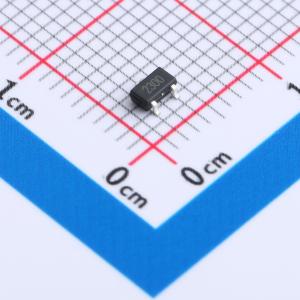

温馨提醒：图片仅供参考，商品以实物为准
TM2300MI
1个N沟道 耐压:20V 电流:5.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,20V,5.4A,21mΩ@4.5v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM2300MI
- 商品编号
- C7422829
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.040667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5.2A | |
| 导通电阻(RDS(on)) | 21mΩ@10V | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 5.6nC@4.5V | |
| 输入电容(Ciss) | 358pF | |
| 反向传输电容(Crss) | 58.5pF | |
| 工作温度 | - | |
| 输出电容(Coss) | 69.3pF |
商品概述
-低漏源导通电阻(RDS(ON))-符合RoHS标准且无卤
商品特性
- VDS = 20V\quad ID = 5.4A
- RDS(ON) = 21mΩ(典型值)@ VGS = 10V
- 100% 进行了单脉冲雪崩耐量(UIS)测试
- 100% 进行了栅极电阻(Rg)测试
- 丝印标记:2312 或 2300
- 封装:SOT - 23 - 3L
应用领域
-负载开关-脉冲宽度调制(PWM)
