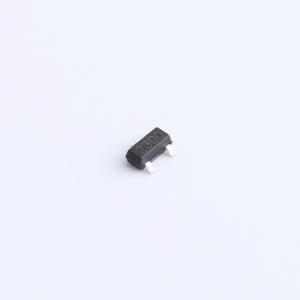

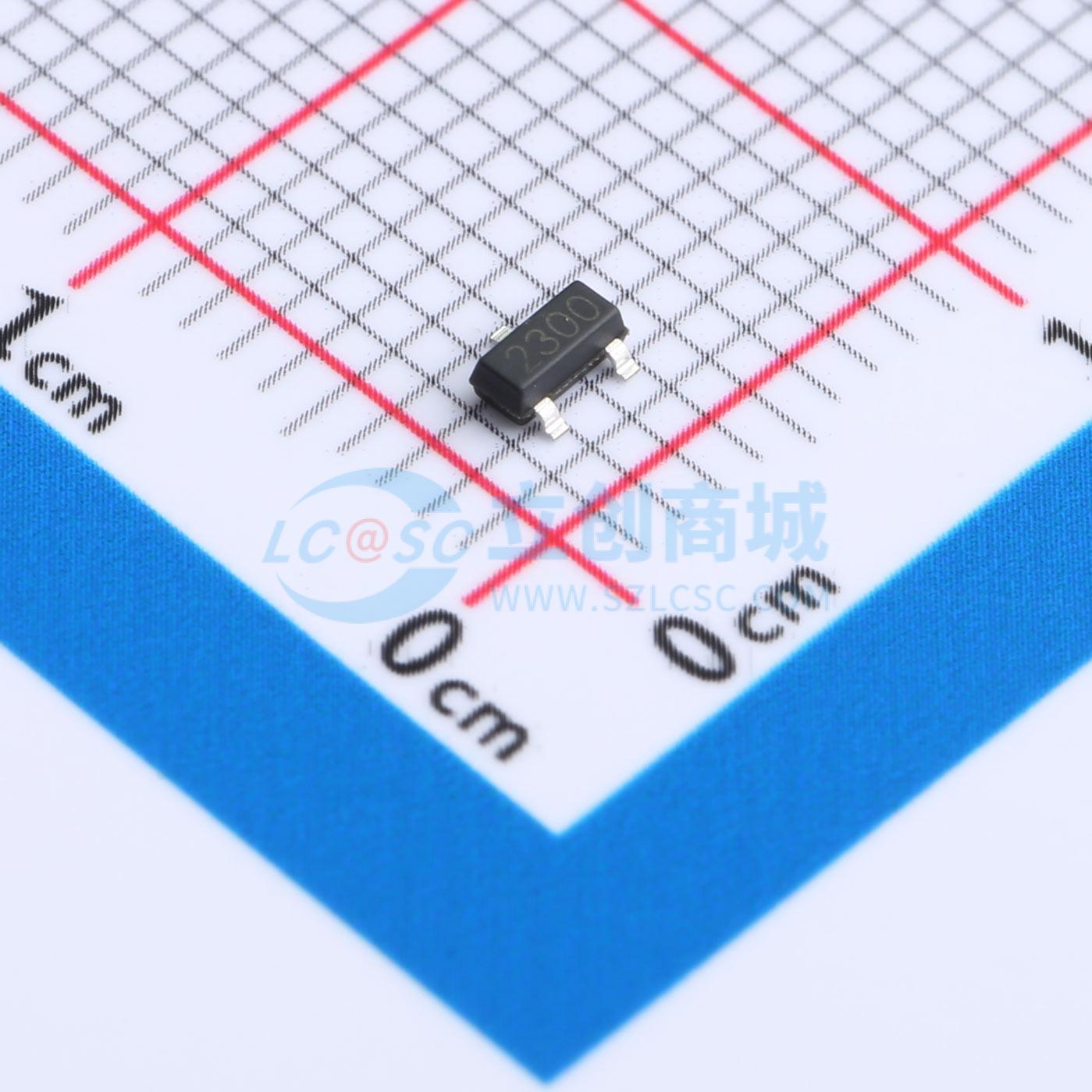

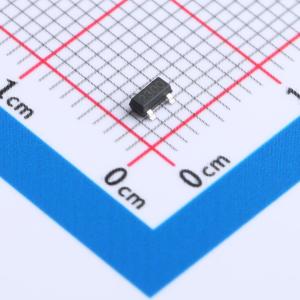

温馨提醒：图片仅供参考，商品以实物为准
TM2300BI
N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通电阻（RDS(ON)）。符合RoHS和无卤标准
- 品牌名称
- TMC(台懋)
- 商品型号
- TM2300BI
- 商品编号
- C7422828
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V,3.5A | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 450mV | |
| 栅极电荷量(Qg) | 6.23nC@5V | |
| 输入电容(Ciss) | 180pF@10V | |
| 反向传输电容(Crss) | 34pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 37pF |
商品概述
- 低RDS(ON)-符合RoHS标准且无卤
商品特性
- 100%进行UIS测试
- 100%进行Rg测试
- 绿色产品
应用领域
- 负载开关-PWM
