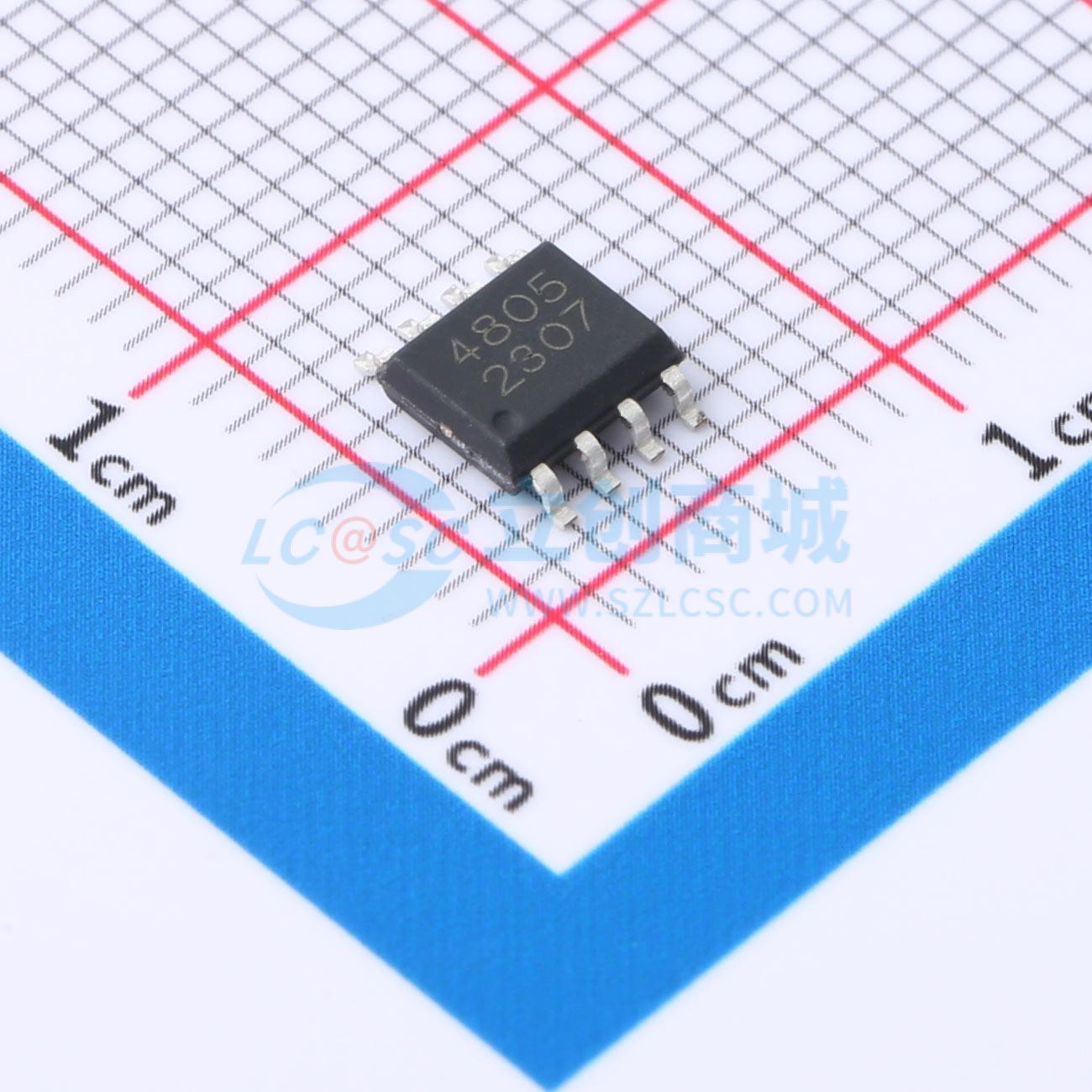

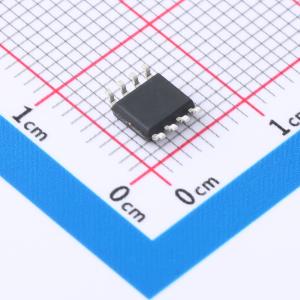

TM10V03S
2个P沟道 耐压:30V 电流:9.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-30V,-9.8A,12mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM10V03S
- 商品编号
- C7422812
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1584克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9.8A | |
| 导通电阻(RDS(on)) | 22mΩ | |
| 耗散功率(Pd) | 3.7W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC | |
| 输入电容(Ciss) | 1.39nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 183pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
-低RDS(ON)-符合RoHS标准且无卤
商品特性
- VDS = -30V,ID = -9.8A
- RDS(ON) = 12mΩ(典型值),VGS = -10V
- 100%进行单脉冲雪崩耐量测试
- 100%进行栅极电阻测试
应用领域
-负载开关-脉冲宽度调制
