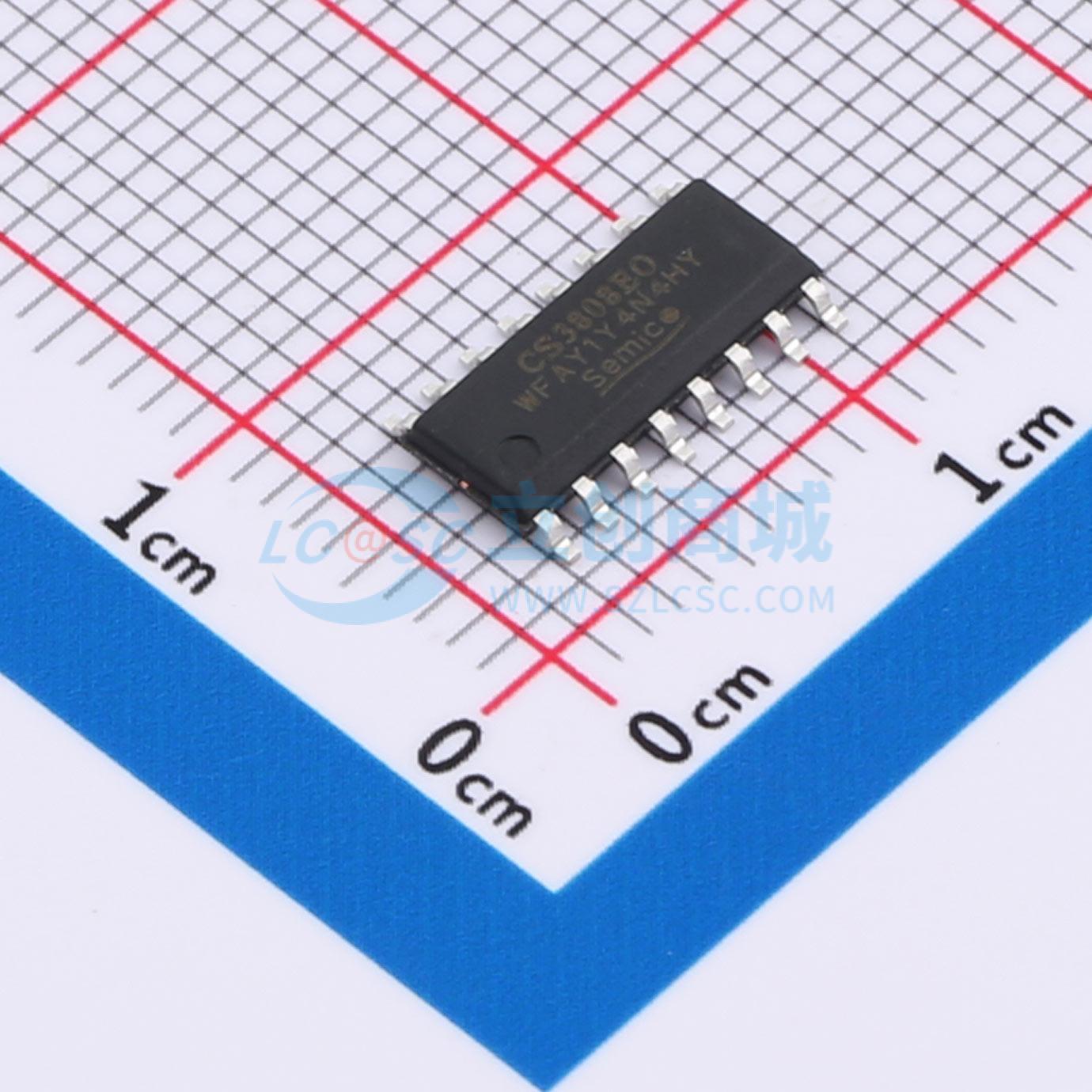

温馨提醒：图片仅供参考，商品以实物为准
CS3808EO
CS3808EO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS3808EO是一款15W（每声道）立体声高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的磁珠滤波器代替昂贵的电感滤波器就可以通过EMC认证，大大节省了系统成本。内部包括直流检测电路在输入电容损坏或者输入短路时关断输出级。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3808EO
- 商品编号
- C7421631
- 商品封装
- SOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.514克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 15W×2@8Ω；30W×1@4Ω；10W×2@8Ω | |
| 工作电压 | 6V~20V | |
| 总谐波失真+噪声(THD+N) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40mA；25mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 102dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 92% |
商品概述
CS3808EO是一款15W（每声道）立体声高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的磁珠滤波器代替昂贵的电感滤波器就可以通过EMC认证，大大节省了系统成本。内部包括直流检测电路在输入电容损坏或者输入短路时关断输出级。 CS3808EO可以驱动低至4Ω负载的立体声扬声器，具有高达92%的效率，使得在播放音乐时不需要额外的散热器。优异的耳机噪声抑制技术使得CS3808EO可以通过简单的外围实现耳机输出应用。 CS3808EO应用于LCD电视、消费类音频设备。
商品特性
- 免电感应用，采用廉价的磁珠滤波器即可通过EMC认证
- 优异的耳机噪声抑制技术，通过简单的外围即可实现耳机输出应用
- 15W/声道的功率输出（16V电压，8Ω负载，THD等于10%）
- 10W/声道的功率输出（13V电压，8Ω负载，THD等于10%）
- 30W的功率输出（16V电源，4Ω单声道负载，THD等于10%）
- 效率高达92%，无需散热片
- 较大的电源电压范围6V~20V
- 直流保护
- 良好短路保护和温度保护
- 良好的失真和防噗声功能
- 差分输入
- 输出管脚方便布线布局
- 待机功能
- 封装形式：SOP16-EP
应用领域
- LCD电视
- 消费类音频设备
