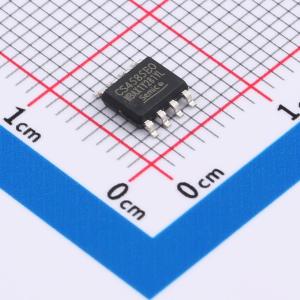

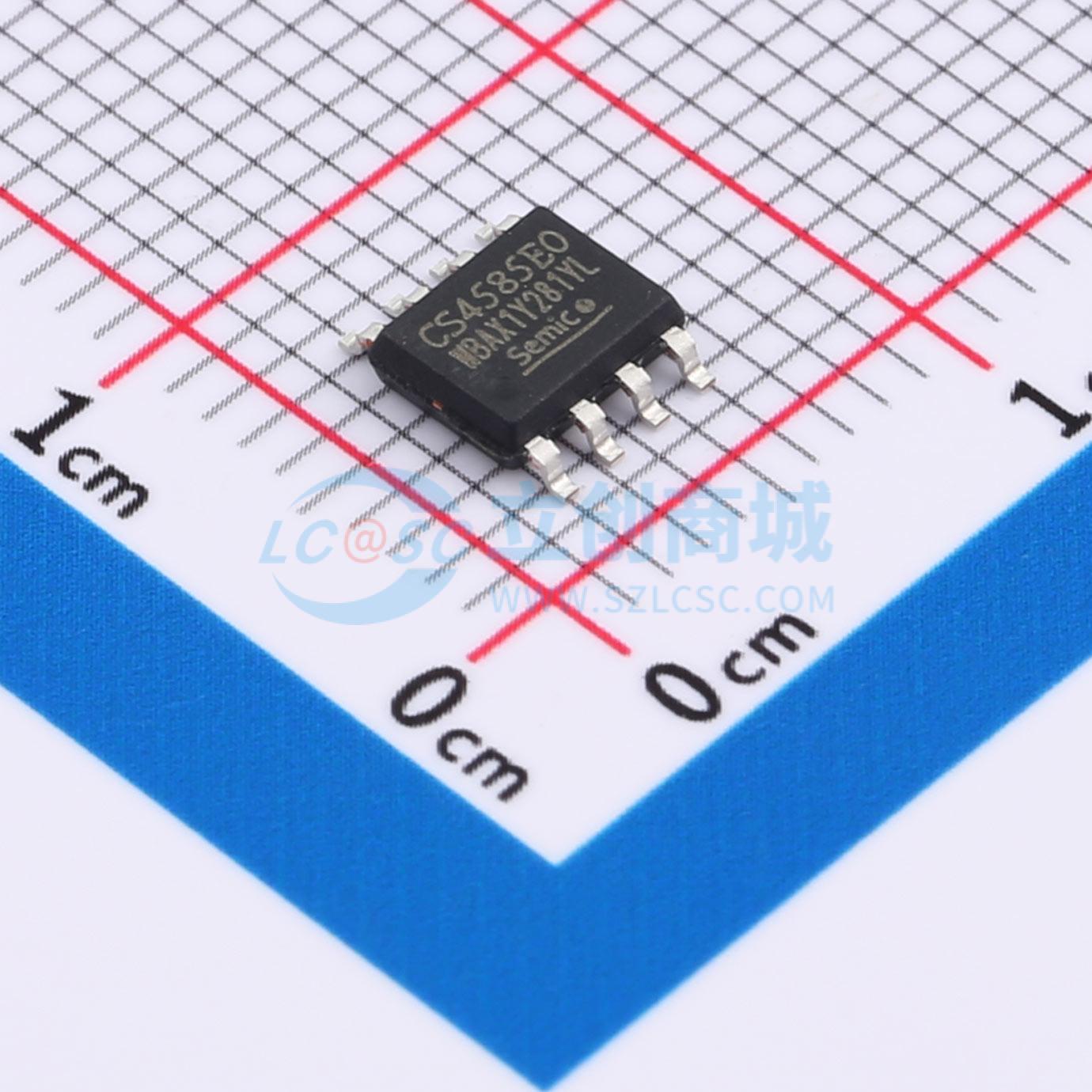

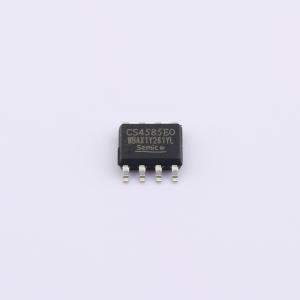

温馨提醒：图片仅供参考，商品以实物为准
CS4585EO
低功耗RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于RS-485/RS-422通信，半双工高速收发器，包含一路驱动器和一路接收器。具有失效保护电路，低摆率驱动器，静电放电防护功能。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS4585EO
- 商品编号
- C7421641
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 类型 | 收发器 |
商品概述
CS4585 用于RS-485/RS-422 通信，是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有失效保护电路。具有低摆率驱动器，能够减小EMI 和由于不恰当的终端匹配电缆所引起的反射，并实现高达500kbps 的无差错数据传输。具有+15kV ESD 静电放电防护功能。此外，其接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。
商品特性
- I/O 引脚具有静电放电防护功能：+15kV HBM
- 其它所有引脚上都有3 级静电放电（ESD）防护：>+8kV HBM
- 分数式单位负载允许总线上的器件多达256 个
- 具有限斜率功能，数据速率：最高500kbps
- 弱电流关断模式工作电流：1nA
- 低强度静态电源电流：300μA
- -7V 至+12V 的共模输入电压范围
- 三态 Rx 与 Tx 输出
- 30ns 的传送延迟，5ns 的时滞
- 半双工管脚引出线
- 在+5V 的单电源下工作
- 电流限定与热关断功能，可用于驱动器超负载保护
- 封装形式：SOP8，DIP8
应用领域
- RS-485/RS-422 通信系统
- 电平转换器
- 对EMI灵敏的收发器应用
- 工业控制网络
- 多点总线传输线上的双向数据通信
- 电缆长于4000 英尺的线性转发器
