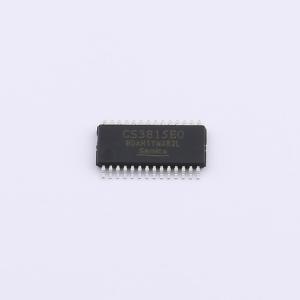

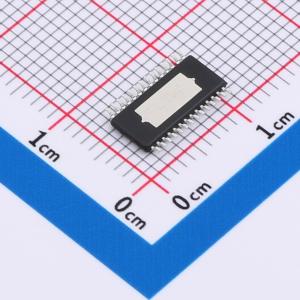

温馨提醒：图片仅供参考，商品以实物为准
CS3815EO
CS3815EO
- 描述
- CS3815EO是一款15W（每声道）立体声高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。内部包括一个功率可调限制器和直流检测电路来对扬声器进行保护。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3815EO
- 商品编号
- C7421636
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 15W×2@16Ω；30W×1@4Ω | |
| 工作电压 | 8V~26V | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 45mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 信噪比 | 102dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 90% | |
| 输入通道数 | 2对差分输入 |
商品概述
CS3815EO是一款15W（每声道）立体声高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。内部包括一个功率可调限制器和直流检测电路来对扬声器进行保护。功率可调限制器允许用户设定一个比电源电压低的虚拟电压来限制流过扬声器的总电流，直流检测电路在输入电容损坏或者输入短路时关断输出级。电路具有高达90%的效率，使得在播放音乐时不需要额外的散热器。CS3815EO应用于LCD电视、消费类音频设备。
商品特性
- 15W/声道的功率输出（24V电压，16Ω负载，TND等于0.5%）
- 15W/声道的功率输出（16V电压，8Ω负载，TND等于10%）
- 10W/声道的功率输出（13V电压，8Ω负载，TND等于10%）
- 30W的功率输出（16V电源，4Ω单声道负载，TND等于10%）
- 效率高达90%，无需散热片
- 较大的电源电压范围8V~26V
- 免滤波功能
- 扬声器保护包括可调功率限制器加直流保护
- 输出管脚方便布线布局
- 良好短路保护和具备自动恢复功能的温度保护
- 良好的失真和防噗声功能
- 四级增益可调
- 差分输入
- 封装形式：HTSSOP28
应用领域
- LCD电视
- 消费类音频设备
