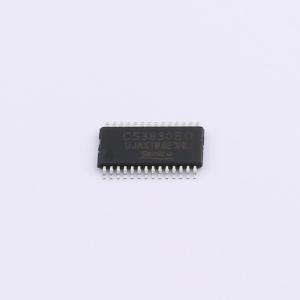

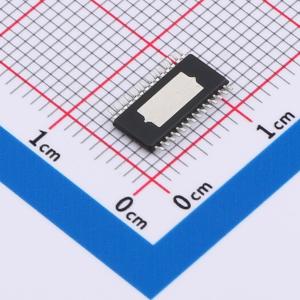

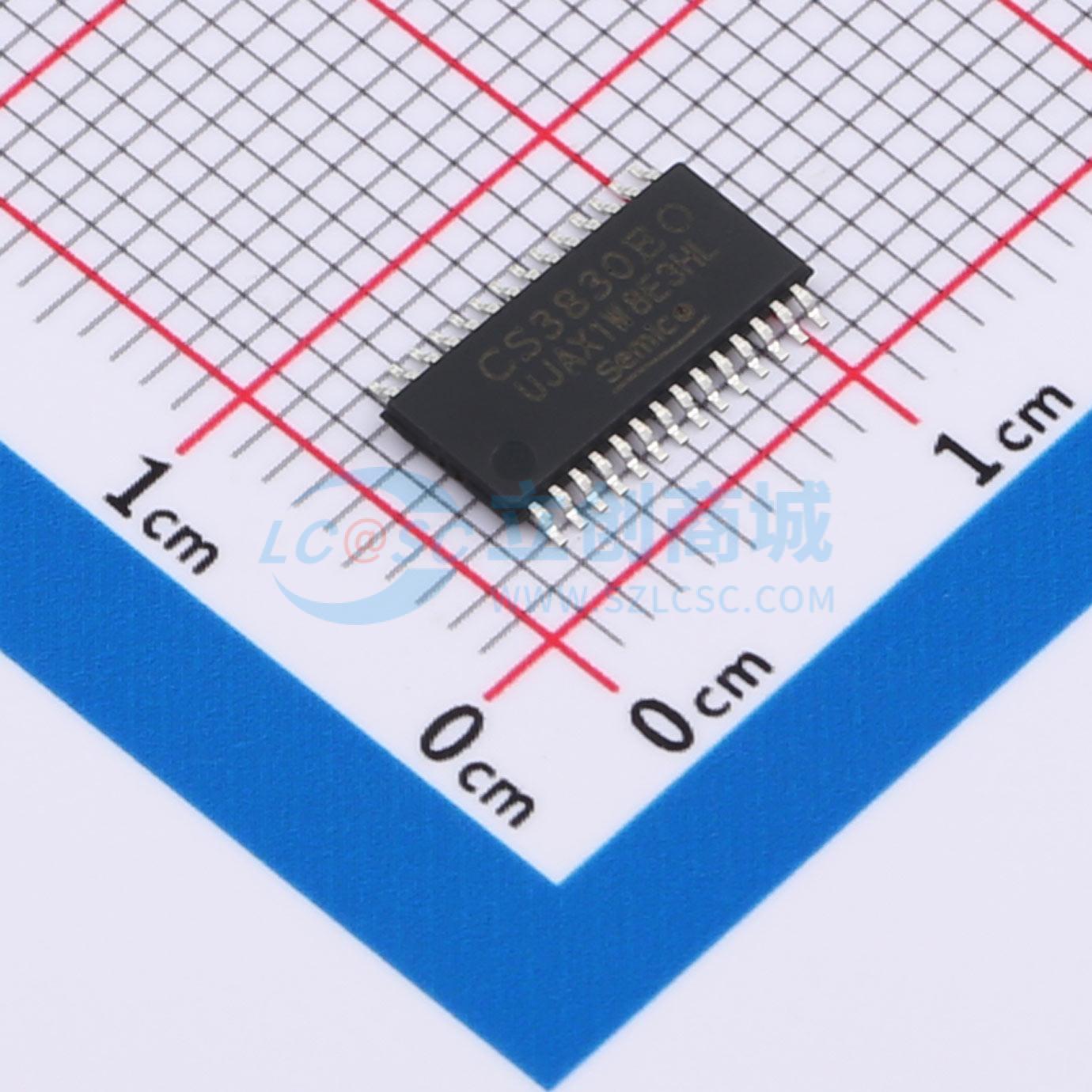

CS3830EO
CS3830EO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3830EO
- 商品编号
- C7421637
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 30Wx2@4Ω；20Wx2@4Ω；15Wx2@8Ω；10Wx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.06% | |
| 静态电流(Iq) | 80mA | |
| 信噪比 | 102dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 90% | |
| 输入通道数 | - | |
| 功能特性 | 无滤波器架构；模拟电压增益；自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 8V~20V | |
| 工作温度 | -40℃~+85℃ |
商品概述
CS3830EO 是一款30W（每声道）立体声高效D 类音频功率放大电路，包含2.0 模式和2.1 模式两种应用模式。内部包括一个直流检测电路可以对扬声器进行保护，直流检测电路在输入电容损坏或者输入短路时能关断输出级。 CS3830EO 可以驱动低至4Ω 负载的立体声扬声器，效率最高可达 90% ，在播放音乐时可以不需要额外的散热器。 CS3830EO 应用于LCD 电视、消费类音频设备。
商品特性
- 30W×2CH 的功率输出（16V 电压， 4Ω×2 负载， TND+N 等于 10%）
- 15W×2CH+30W 的功率输出（16V 电压， 8Ω×2+4Ω 负载， TND+N 等于 10%）
- 20W×2CH 的功率输出（13V 电压， 4Ω×2 负载， TND+N 等于 10%）
- 10W×2CH+20W 的功率输出（13V 电压， 8Ω×2+4Ω 负载， TND+N 等于 10%）
- 效率高达 90% ，无需散热片
- 较大的电源电压范围 8V~20V
- 免滤波功能，输出端可以不需要电感
- 输出管脚方便布线布局
- 良好短路保护功能
- 具备自动恢复功能的温度保护
- 具有低失真特性和防噗声功能
- 增益26dB 和36dB 可调
- 差分输入
- 具有待机功能
- 简单的外围设计
- 封装形式：HTSSOP28
应用领域
- LCD 电视
- 消费类音频设备
