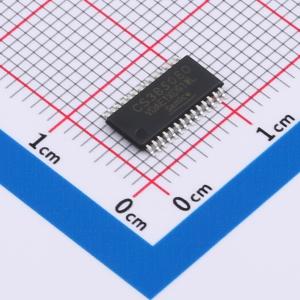

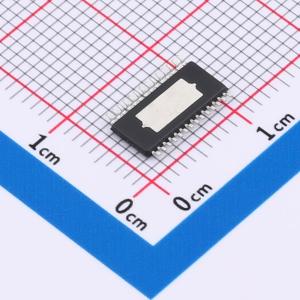

温馨提醒：图片仅供参考，商品以实物为准
CS3850EO
2X30W D类音频功率放大电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持差分输入的立体声大功率D类音频功率放大电路，适用于拉杆音箱、家庭或会议中音响等中大功率音响系统。通过信号端接收音频信号的输入，信号经过两级运放的放大，被后一级的三角波发生器产生的三角波切割调制成PWM波来驱动D类模式的功率级，最后通过四个半桥可以组成两个BTL输出，或者一个PBTL输出。内部还设置有基准电路、保护逻辑、数字控制等模块。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3850EO
- 商品编号
- C7421634
- 商品封装
- HTSSOP28
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 30Wx2@8Ω | |
| 工作电压 | 8V~26V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.05% | |
| 静态电流(Iq) | 15mA | |
| 工作温度 | - | |
| 输入类型 | 差分；单端 | |
| 效率 | 91% |
商品概述
CS3850是一款支持差分输入的立体声大功率D类音频功率放大电路，适用于拉杆音箱、家庭或会议中音响等中大功率音响系统。
商品特性
- 电源电压范围：8V~26V
- 输出功率：30W×2 @ 20V、8Ω、THD=10%
- 低导通电阻设计：典型值90mΩ
- 效率典型值可达91%
- 失真度典型值<0.1%
- 低功耗设计
- 四级增益可选（20dB/26dB/32dB/36dB）
- 超低功耗、高保真输出模式可选
- 支持差分输入或单端输入
- 支持BTL×2或PBTL×1输出模式
- 内置过流保护、过温保护、欠压保护、输入直流保护等保护功能
- 封装形式：HTSSOP28
应用领域
- 拉杆音箱
- 家庭或会议中音响等中大功率音响系统
