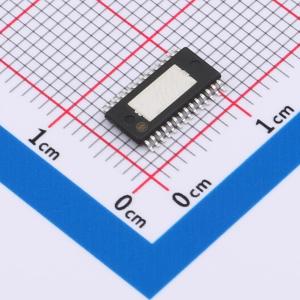

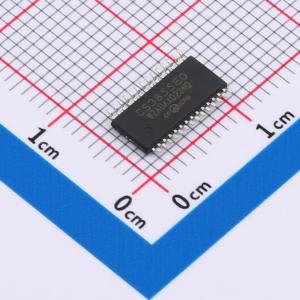

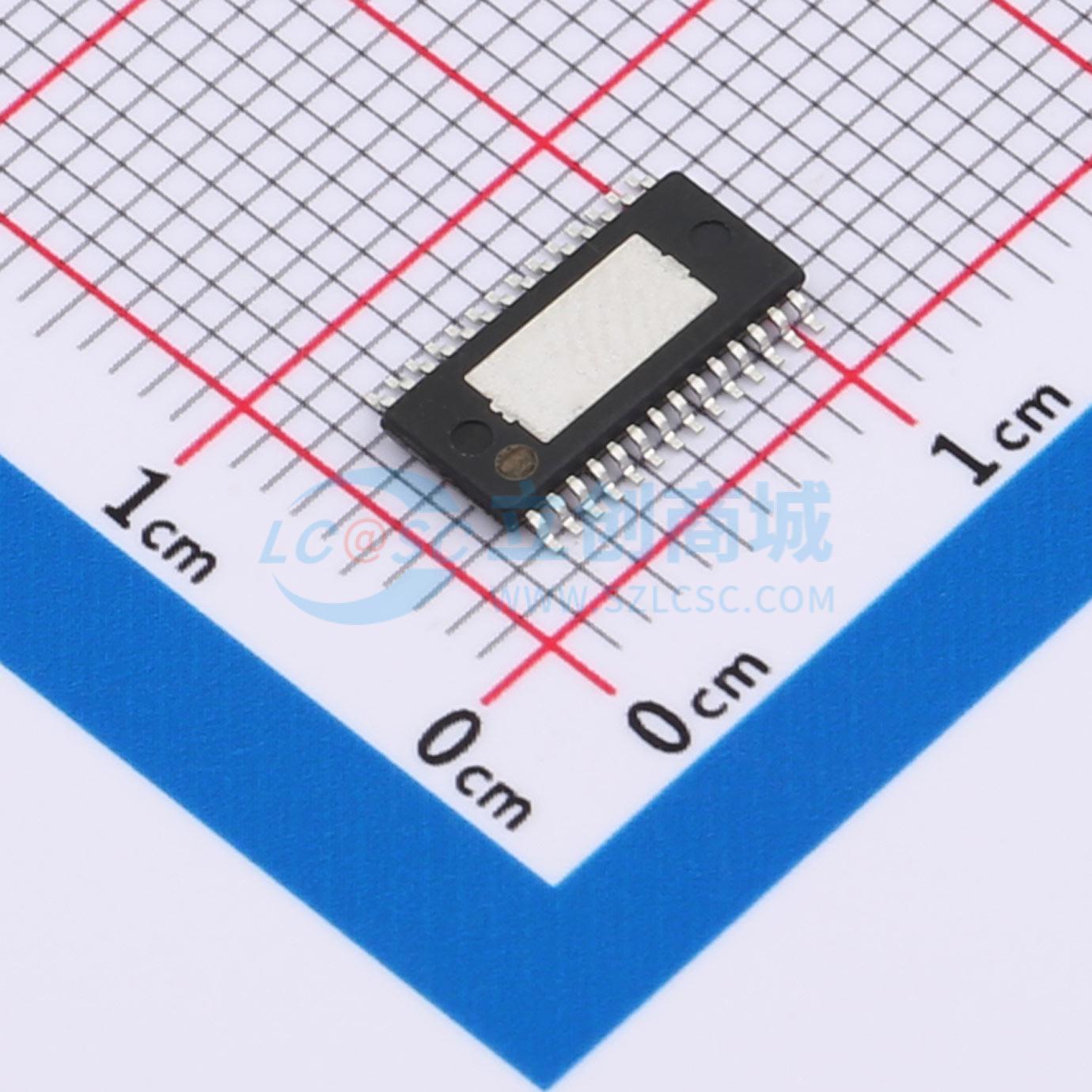

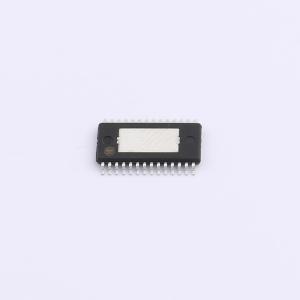

CS3855EO
CS3855EO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3855EO
- 商品编号
- C7421635
- 商品封装
- HTSSOP28
- 包装方式
- 管装
- 商品毛重
- 0.526667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | - | |
| 输出功率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | - | |
| 工作温度 | - |
商品概述
CS3855EO 是一款典型输出功率为55W 的立体声D 类音频功率放大电路，适用于拉杆音箱、回音壁音响、广播音响、高级桌面音响等应用。
商品特性
- 电源电压范围：5V~26V
- 典型输出功率：
- 2×49W @ 26V、8Ω、THD = 10%
- 2×57W @ 25V、6Ω、THD = 10%
- 2×55W @ 21V、4Ω、THD = 10%
- 1×95W @ 26V、4Ω、THD = 10%
- 1×103W @ 24V、3Ω、THD = 10%
- 高工作效率：效率典型值 > 90%
- 低失真度：THD 典型值 < 0.1%
- 支持四种增益倍率（<20dB/26dB/32dB/36dB>）
- 支持低功耗或高保真工作模式
- 支持单端或差分信号输入
- 支持双通道BTL 输出（2.0 模式）或单通道PBTL 输出（1.0 模式）
- 支持定频或扩频载频模式
- 内置功率限制功能
- 内置过流保护、过温保护、欠压保护、过压保护、输入直流保护
- 外围简单
- 封装形式：HTSSOP28（散热片朝上）
应用领域
- 拉杆音箱
- 回音壁音响
- 广播音响
- 高级桌面音响
