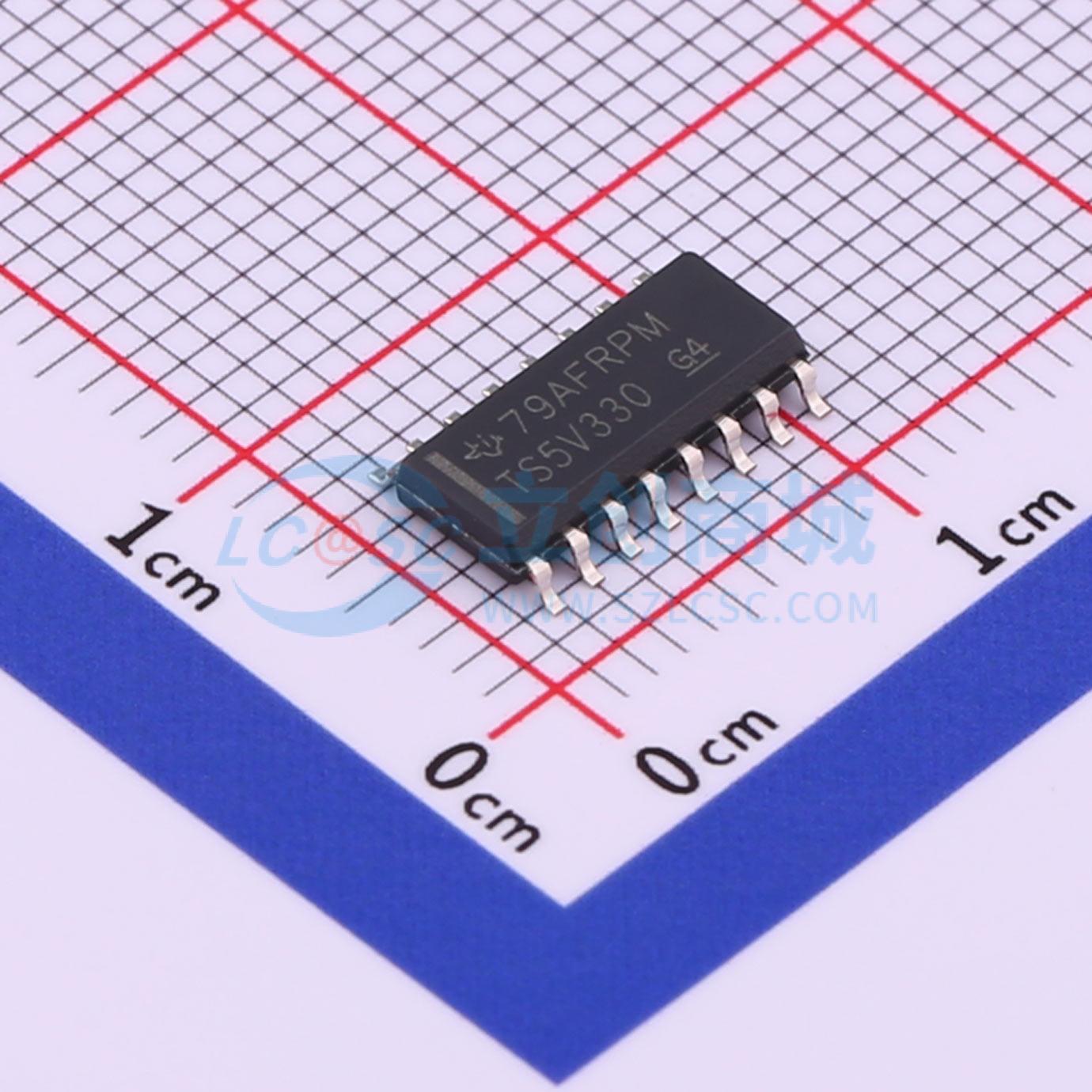

TS5V330DR

TS5V330视频开关是一款4位2选1复用器/解复用器，具有单个开关使能（EN）输入。当EN为低电平时，开关启用，D端口连接到S端口。当EN为高电平时，开关禁用，D端口和S端口之间处于高阻抗状态。选择（IN）输入控制复用器/解复用器的数据路径。 低差分增益和相位使该开关非常适合复合和RGB视频应用。该器件具有宽带宽和低串扰，也适用于高频应用。 该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff特性可确保在器件掉电时，不会有损坏性电流通过器件回流。该开关在断电期间保持隔离。

• 低差分增益和相位（典型值：DG = 0.64%，DP = 0.1°）
• 宽带宽（最小值：BW = 300 MHz）
• 低串扰（典型值：XTALK = -63 dB）
• 低功耗（最大值：ICC = 3 μA）
• 双向数据流，传播延迟接近零
• 低导通电阻（典型值：ron = 3 Ω）
• Vcc工作范围为4.5 V至5.5 V
• Ioff支持部分掉电模式操作
• 数据和控制输入提供下冲钳位二极管
• 控制输入可由TTL或5-V/3.3-V CMOS输出驱动
• 闩锁性能符合JESD 78 II类标准，超过100 mA
• 静电放电（ESD）性能按照JESD 22 - 1000-V带电器件模型（C101）进行测试
• 适用于RGB和复合视频切换
