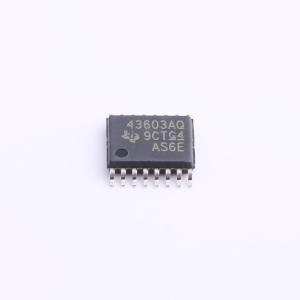

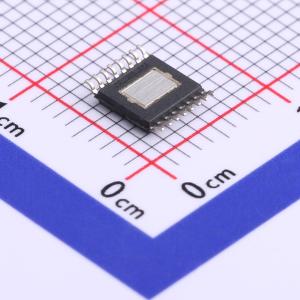

LM43603AQPWPRQ1

3.5V至36V、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM43603-Q1是一款3.5V至36V输入电压范围、3A输出电流的同步降压转换器。它具有高效率、低静态电流和广泛的保护功能,适用于汽车和工业应用。
品牌名称: TI(德州仪器)
商品型号: LM43603AQPWPRQ1
商品编号: C781812
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

商品概述

LM43603-Q1 稳压器是一款易于使用的同步降压直流/直流转换器，能够驱动高达3A 的负载电流，输入电压范围为3.5V 至36V（最大绝对值42V）。LM43603-Q1 以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。扩展系列产品能够以引脚到引脚兼容封装提供0.5A、1A 和2A 负载电流选项。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选功能包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，可为各种应用提供灵活且易于使用的平台应用中对通道损失进行线性补偿。轻载时的断续传导和自动频率调制可提升轻载效率。此系列只需要很少的外部组件，并且引脚排列可实现简单、最优的印刷电路板(PCB) 布局布线。保护功能采用了包括热关断、VCC 欠压锁定、逐周期电流限制和输出短路保护。LM43603A-Q1 版本针对PFM 操作进行优化，推荐用于新设计。该器件与LM4360x 和LM4600x 系列实现了引脚对引脚兼容。

商品特性

符合汽车应用要求认证，具有符合AEC-Q100 标准的下列结果：器件温度1 级： -40℃ 至 +125℃ 的工作结温范围
27μA 稳压静态电流
可在轻负载条件下实现高效率（DCM 和PFM）
符合EN55022/CISPR 22 电磁干扰(EMI) 标准
集成同步整流
可调频率范围：200kHz 至2.2MHz（默认值为500kHz）
与外部时钟频率同步
内部补偿与陶瓷、固态电解、钽和铝电容器等大多数组合搭配使用时均可保持稳定
电源正常标志
软启动至预偏置负载
内部软启动：4.1ms
可由外部电容器延长的软启动时间
输出电压跟踪功能
程序系统欠压闭锁(UVLO) 精确使能
具有断续模式的输出短路保护
过热关断保护
使用LM43603-Q1 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

AM 以下波段汽车应用
工业用电源
通用宽 VIN 稳压
高效负载点稳压电信系统

优惠活动

9.8折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~28V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
