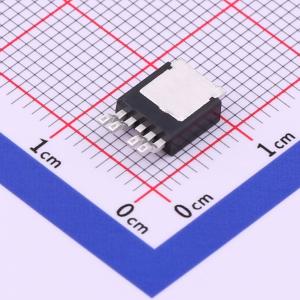

温馨提醒：图片仅供参考，商品以实物为准
TLE4275QKVURQ1
具有复位延迟功能的汽车类 450mA、电池供电运行 (42V)、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE4275-Q1 具有复位延迟功能的汽车类 450mA、电池供电运行 (42V)、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE4275QKVURQ1
- 商品编号
- C781809
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.413克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 42V | |
| 输出电压 | 5V | |
| 输出电流 | 450mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) | |
| 压差 | 250mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | - | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLE4275-Q1是一款采用5引脚TO封装的单片集成低压差稳压器。该器件可将最高45 V的输入电压调节至VOUT = 5 V（典型值）。该器件能够驱动高达450 mA的负载，并且具备短路保护功能。在过热时，内置的温度保护功能会关闭TLE4275-Q1。该器件会在输出电压VOUT,rt为4.65 V（典型值）时生成复位信号。通过使用外部延迟电容，可以对复位延迟时间进行编程。
商品特性
- 符合汽车应用要求
- 输出电压5 V ±2%
- 极低的电流消耗
- 上电和欠压复位
- 复位低电平输出电压 <1 V
- 极低的压差
- 短路保护
- 反极性保护
应用领域
- 仪表盘
- 车身控制模块
- 加热、通风与空调系统（HVAC）
