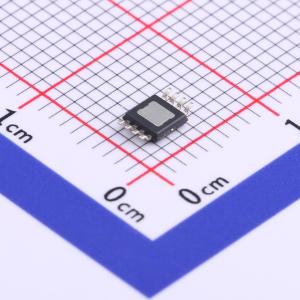

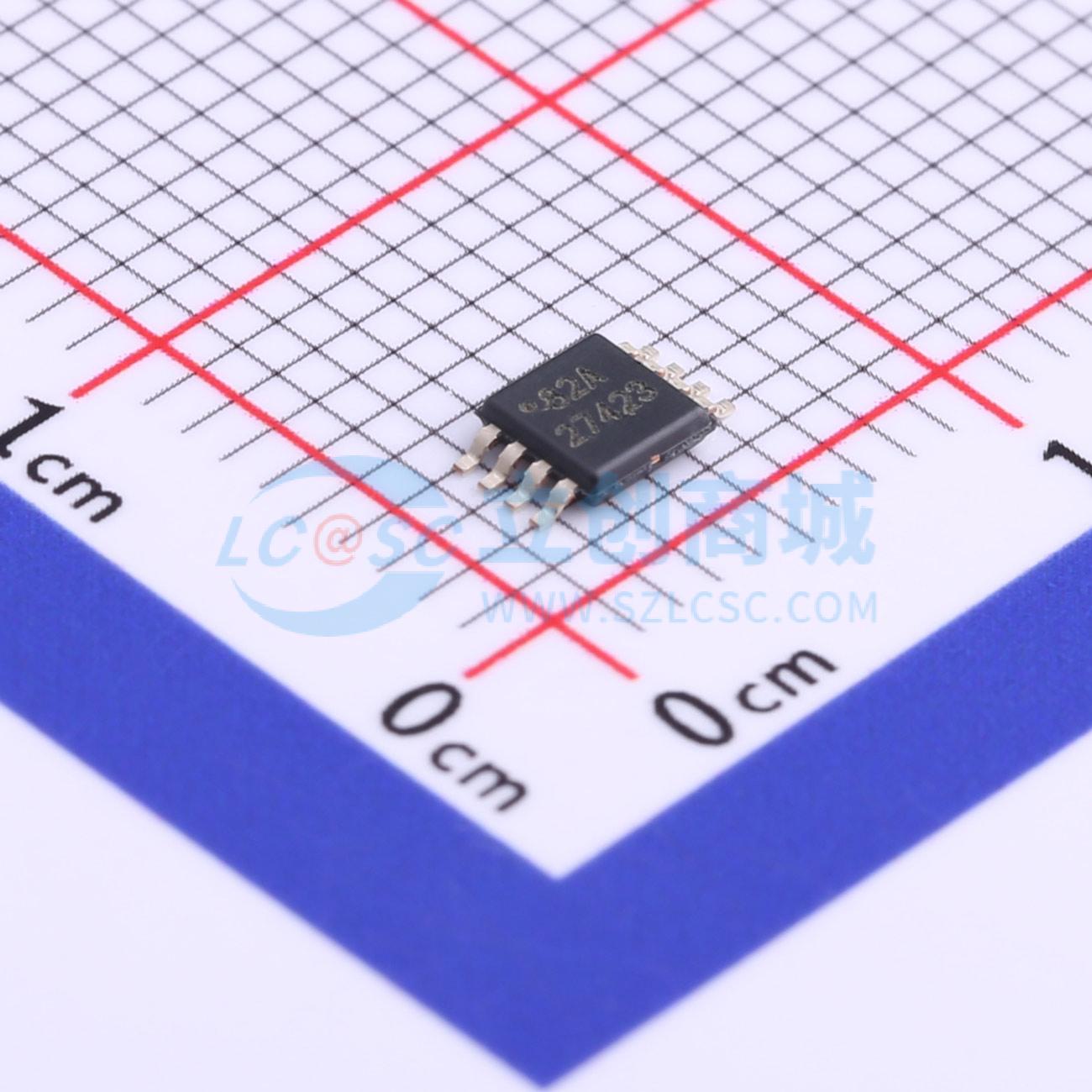

UCC27423DGNR

带使能端的双路4A高速低端MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC27423 具有启动的双路 4A MOSFET 驱动器
品牌名称: TI(德州仪器)
商品型号: UCC27423DGNR
商品编号: C781810
商品封装: HVSSOP-8
包装方式: 编带
商品毛重: 0.067克(g)

商品参数

商品概述

UCC2742x 系列高速双 MOSFET 驱动器能够向容性负载提供大峰值电流。该系列提供三种标准逻辑选项——双反相、双同相以及一个反相和一个同相驱动器。热增强型 8 引脚 PowerPAD MSOP 封装 (DGN) 可大幅降低热阻，提高长期可靠性。它也提供标准 SOIC-8 (D) 或 PDIP-8 (P) 封装。这些驱动器采用从本质上可将直通电流降至最低的设计，能够在 MOSFET 开关转换期间的米勒平台区域（最需要电流的地方）提供 4A 电流。独特的双极和 MOSFET 混合输出级并联，还能在低电源电压下实现高效的电流源和灌电流功能。 UCC2742x 提供使能 (ENB) 功能，以便更好地控制驱动器应用的运行。ENBA 和 ENBB 功能分别在引脚 1 和 8 上实现，而这两个引脚在行业标准引脚排列中以往是未使用的。它们在内部上拉至 VDD，采用高电平有效逻辑，在标准操作中可悬空。

商品特性

行业标准引脚排列
每个驱动器均具备使能功能
±4 A 的高电流驱动能力
独特的双极和 CMOS 真驱动输出
级在 MOSFET 米勒阈值处提供高电流
TTL/CMOS 兼容输入，与电源电压无关
带 1.8 nF 负载时，典型上升时间为 20 ns，典型下降时间为 15 ns
输入下降时典型传播延迟时间为 25 ns，输入上升时为 35 ns
4 V 至 15 V 电源电压
双输出可并联以获得更高驱动电流
提供热增强型 MSOP PowerPAD 封装
工作温度范围为 -40℃ 至 125℃

应用领域

开关模式电源
DC/DC 转换器
电机控制器
线路驱动器
D 类开关放大器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.8A
	工作电压	4V~15V

	属性	参数值
	上升时间(tr)	20ns
	下降时间(tf)	15ns
	传播延迟 tpLH	35ns
	传播延迟 tpHL	25ns
	工作温度	-40℃~+125℃
	静态电流(Iq)	900uA
