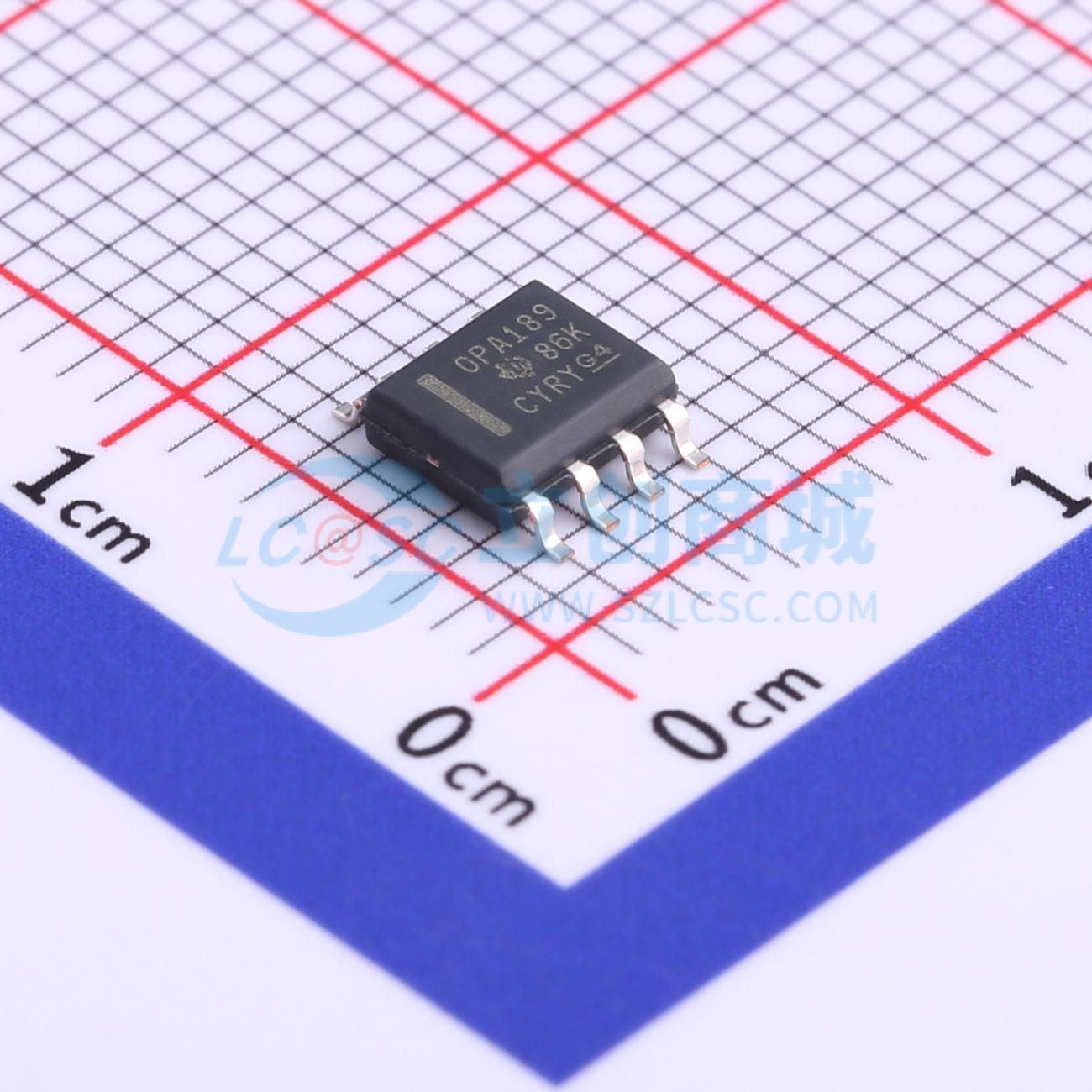

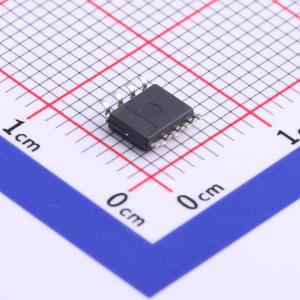

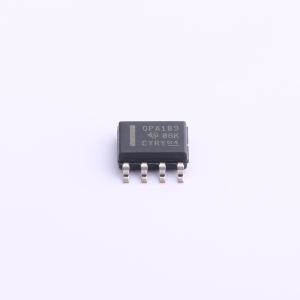

OPA189IDR
高精度、最低噪声、轨至轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA189 单路、14MHz、多路复用器友好型、低噪声、零温漂、RRO、CMOS 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA189IDR
- 商品编号
- C781811
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 14MHz | |
| 输入偏置电流(Ib) | 70pA | |
| 输入失调电压(Vos) | 3uV | |
| 共模抑制比(CMRR) | 168dB | |
| 压摆率(SR) | 20V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 静态电流(Iq) | 1.7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 5.2nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 140pA |
商品概述
OPAx189（OPA189 和 OPA2189）系列高精度运算放大器具有超低噪声、快速建立时间和零温漂特性，可提供轨至轨输出运行，并采用了独特的 MUX 友好型架构和可控制启动系统。这些特性和出色的交流性能，以及仅为 0.4μν 的失调电压和 0.005 μV/°C 的温漂，使得 OPAx189 非常适合高精度仪表、信号测量和有源滤波应用。此外，MUX 友好型输入架构可在施加较大输入差分电压时防止浪涌电流的产生，从而提高了多通道系统中的建立时间性能，同时还可在运输、操作和组装期间提供强大的 ESD 保护。所有器件版本的额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 超高精度：
- 零温漂：0.005μV/°C
- 超低失调电压：3μv（最大值）
- 出色的直流精度：
- CMRR：168dB
- 开环增益：170dB
- 低噪声:
- 1kHz 时，θn 为：5.2 nV/√Hz
- 0.1Hz 至 10Hz 噪声：0.1μVPP
- 出色的动态性能：
- 增益带宽：14MHz
- 压摆率：20V/μs
- 快速建立时间：10V 阶跃，1.1μs 内至 0.01%
- 强大的设计：
- MUX 友好型输入
- RFI/EMI 滤波输入
- OPAx189 在开关或多路复用应用中保持 R - C 建立时间性能
应用领域
- 高精度多通道系统
- 桥式放大器
- 应力计
- 温度测量电阻温度检测器
