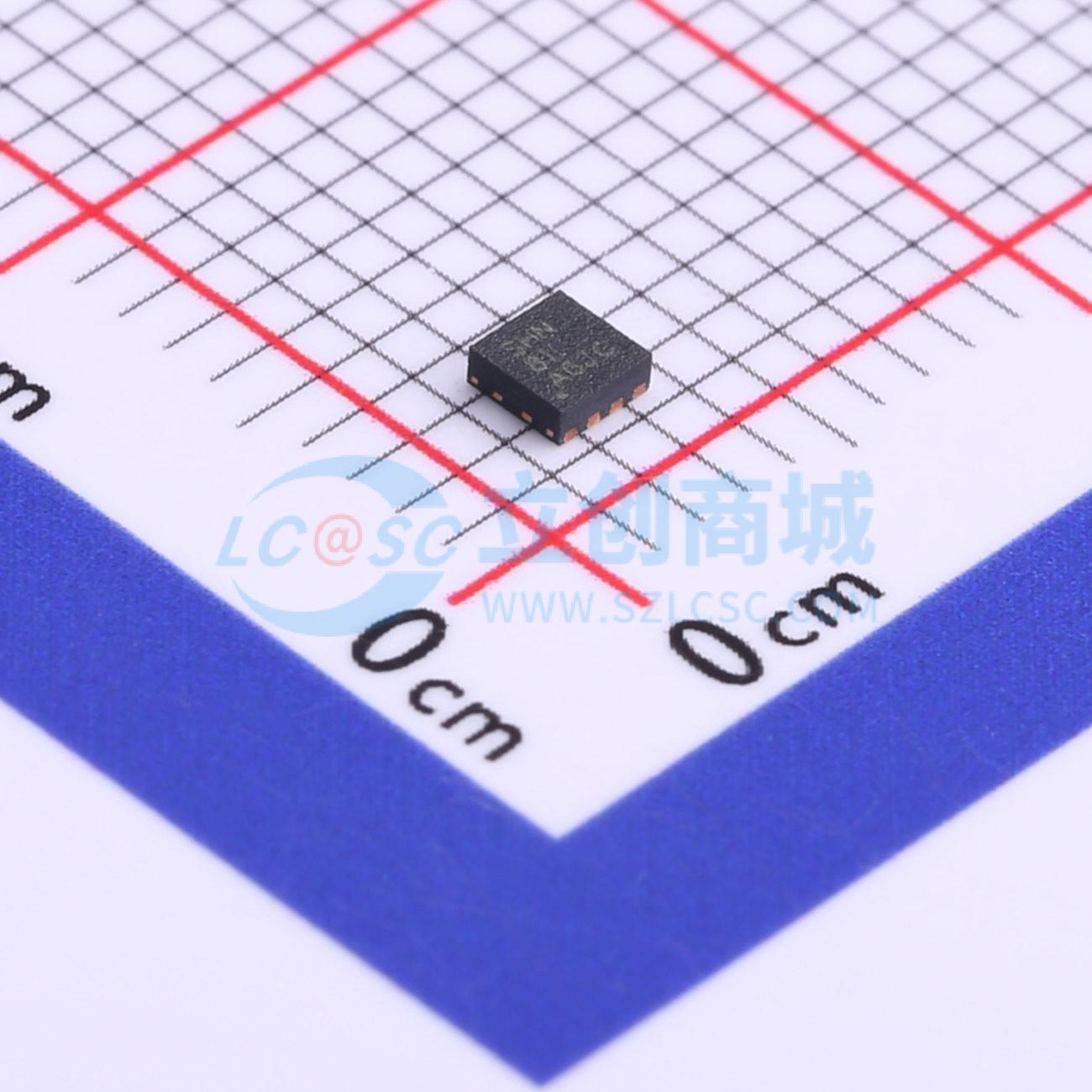

温馨提醒：图片仅供参考，商品以实物为准
BQ24311DSGR
过压和过流保护IC以及锂电池充电前端保护IC
- 描述
- BQ24311 过压和过流保护及锂离子电池充电器前端保护 IC
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24311DSGR
- 商品编号
- C781808
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3V~26V | |
| 最大充电电流 | 300mA | |
| 充电饱和电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 400uA |
商品概述
bq24311 是一个高度集成的电路，旨在保护锂离子电池免受充电电路故障的影响。 该 IC 可持续监视输入电压、输入电流和电池电压。 输入过压保护通过关断内部开关立即停止为充电电路供电。 输入保护可将系统电流限制为用户可编程的值，如果过流情况仍存在，则在一个消隐周期之后关断导通元件。 此外，该 IC 还会监控自身的芯片温度，并在过热时切断电源。 该 IC 可由一个处理器控制并且可为主机提供关于故障条件的状态信息。
The bq24311 is a highly integrated circuit designed to protect Li-ion batteries from charging circuit failures. The IC continuously monitors the input voltage, input current, and battery voltage. The input overvoltage protection immediately removes power from the charging circuit by turning off an internal switch. The input protection limits the system current at the user-programmable value, and if the overcurrent persists, switches the pass element OFF after a blanking period. Additionally, the IC also monitors its own die temperature and switches off if it becomes too hot.
商品特性
- 针对三个变量提供保护：输入过压、快速响应小于 1μs 带有电流限制的用户可编程过流 电池过压
- 30V 最大输入电压
- 支持高达 0.3A 的输入电流
- 防止由电流瞬变造成的错误触发
- 过热保护
- 使能输入状态指示
应用领域
- 手机和智能电话
- 掌上电脑 (PDA)
- MP3 播放器
- 低功耗手持器件
- Bluetooth 耳机
