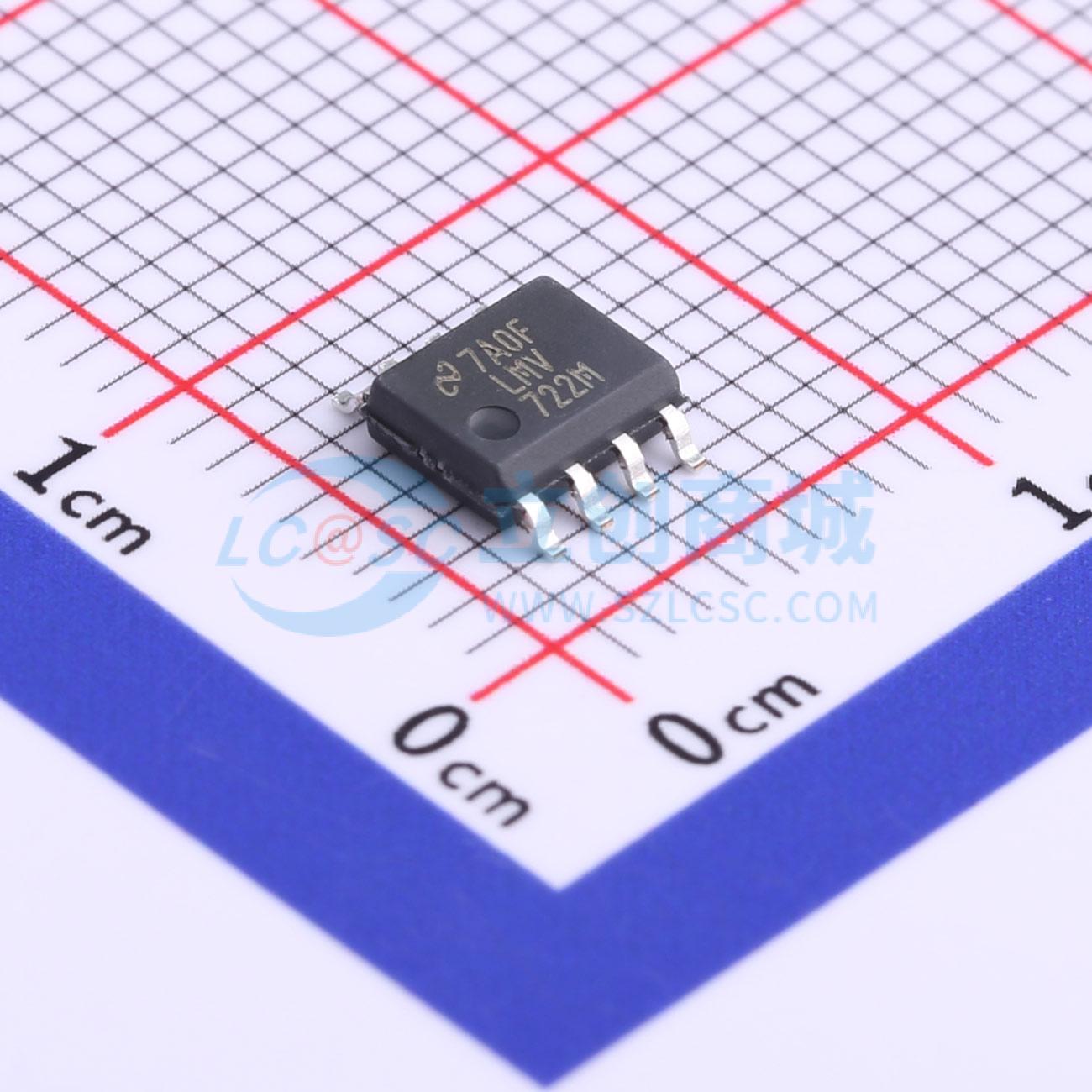

温馨提醒：图片仅供参考，商品以实物为准
LMV722MX/NOPB
低噪声、低电压、低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV722-N 双通道、5.5V、10MHz、低噪声 (8.5nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV722MX/NOPB
- 商品编号
- C781804
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 5.25V/us | |
| 输入偏置电流(Ib) | 260nA | |
| 输入失调电流(Ios) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 89dB | |
| 静态电流(Iq) | 2.6mA | |
| 输出电流 | 52.6mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV721-N（单路）和LMV722（双路）是低噪声、低电压、低功耗运算放大器，可适配多种应用场景。该产品单位增益带宽为10MHz，压摆率为5V/μs，2.2V供电下每路放大器静态电流为930μA，可在低电压低噪声系统中提供良好性能，可向重负载输出轨到轨摆幅，输入共模电压范围包含地电位，全温度范围内最大输入失调电压为3.5mV，低电源电压下具备良好的容性负载能力，工作电压范围为2.2V~5.5V。产品采用先进亚微米硅栅BiCMOS工艺制造，单路版本LMV721-N提供5引脚SOT-23和SC70封装，双路版本LMV722提供SOIC-8和VSSOP-8封装，其中SC70-5封装尺寸为2.0×2.0×1.0mm。产品内置有限的ESD保护，储存或操作时需注意防止静电损坏MOS栅极。
商品特性
- 可确保在2.2V和5.0V条件下正常工作
- 电源电流低，2.2V供电条件下每路放大器电源电流为930μA
- 单位增益带宽为10MHz
- 具备轨到轨输出摆幅，2.2V供电时，600Ω负载下输出距离任一电源轨为120mV，2kΩ负载下输出距离任一电源轨为50mV
- 输入共模电压范围包含地电位
- SC70-5封装尺寸为2.0×2.0×1.0mm
- 1kHz频率下输入电压噪声为9nV/√Hz
- 全温度范围内最大输入失调电压为3.5mV
- 低电源电压下具备良好的容性负载能力
- 工作电压范围为2.2V~5.5V
- 内置有限ESD保护
应用领域
- 蜂窝和无绳电话
- 有源滤波器与缓冲器
- 笔记本电脑和个人数字助理
- 电池供电电子设备
- 电池供电麦克风前置放大器
