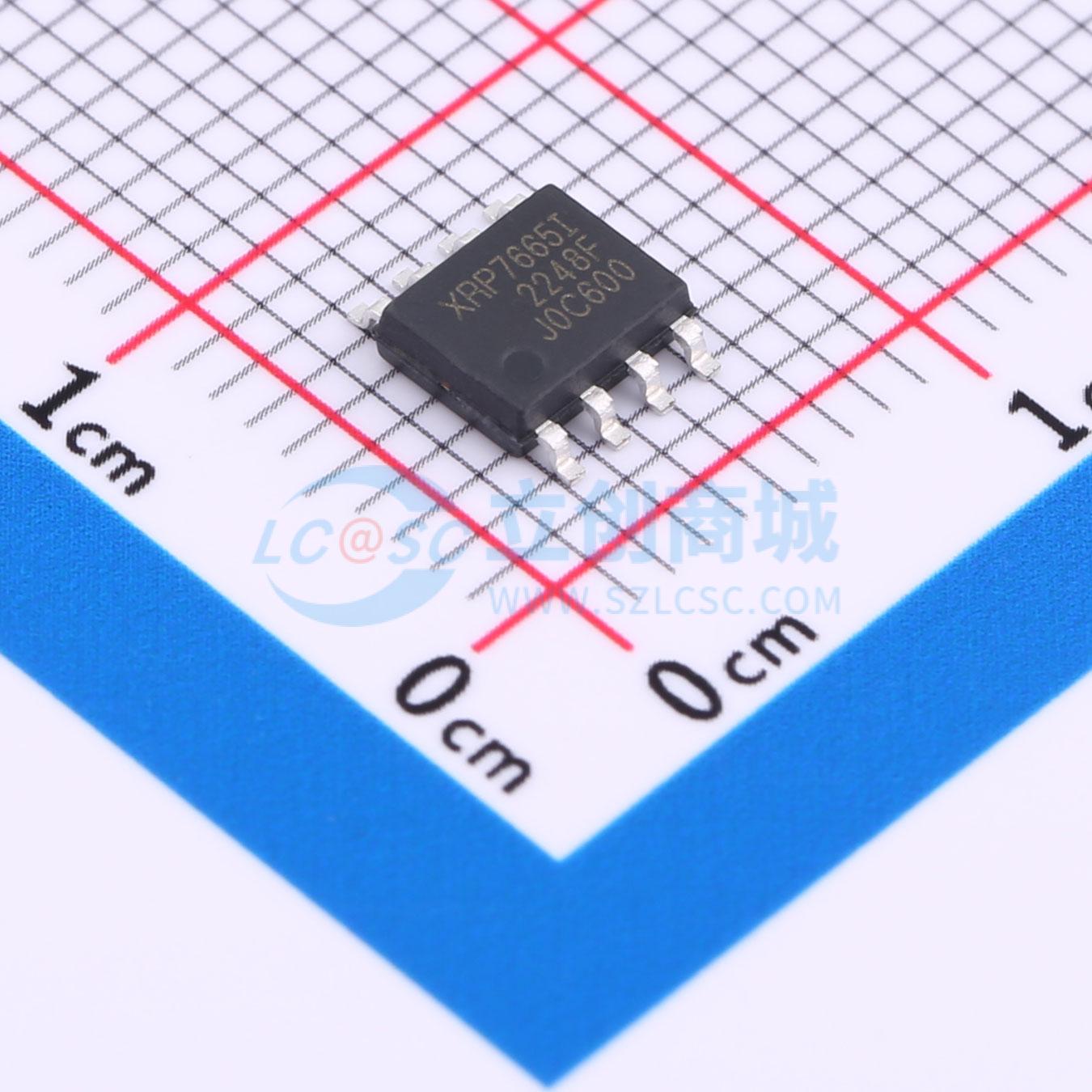

XRP7665IDBTR-F

3A 18V 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XRP7665是一款3A、18V输入的同步降压转换器,采用电流模式控制,具有宽输入电压范围（4.5V至18V）,340kHz固定工作频率,内置高低侧MOSFET,提供多种保护功能。
品牌名称: DIODES(美台)
商品型号: XRP7665IDBTR-F
商品编号: C780908
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

XRP7665是一款同步电流模式PWM降压稳压器，能够提供高达3安培的恒定输出电流。其宽泛的4.50V至18V输入电压范围允许从工业标准5V和12V电源轨进行单电源操作。凭借340kHz的恒定工作频率以及集成的高边100mΩ/低边90mΩ MOSFET，XRP7665减少了整体组件数量和解决方案尺寸。电流模式控制提供了快速瞬态响应和逐周期电流限制。可调软启动防止开机时的浪涌电流，在关断模式下供电电流降至0.1μA。内置的输出过电压（开路负载）、过温保护、逐周期过流保护和欠压锁定(UVLO)确保在异常工作条件下安全运行。XRP7665与MP1484引脚和功能兼容，并且是XRP7664的3A引脚对引脚升级版。XRP7665采用符合RoHS标准、“绿色”/无卤素的8引脚带裸露焊盘SOIC封装。

商品特性

引脚/功能与MP1484兼容
3A连续输出电流
4.50V至18V宽输入电压
PWM电流模式控制
- 340kHz恒定操作
- 最高93%效率
可调输出电压
- 0.925V至16V范围
- 2.0%精度
可编程软启动和使能功能
内置过温、过流保护、欠压锁定(UVLO)和输出过压保护
符合RoHS标准的“绿色”/无卤8引脚裸露焊盘SOIC封装

应用领域

分布式电源架构
负载点转换器
音频视频设备
医疗及工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	925mV~16V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
