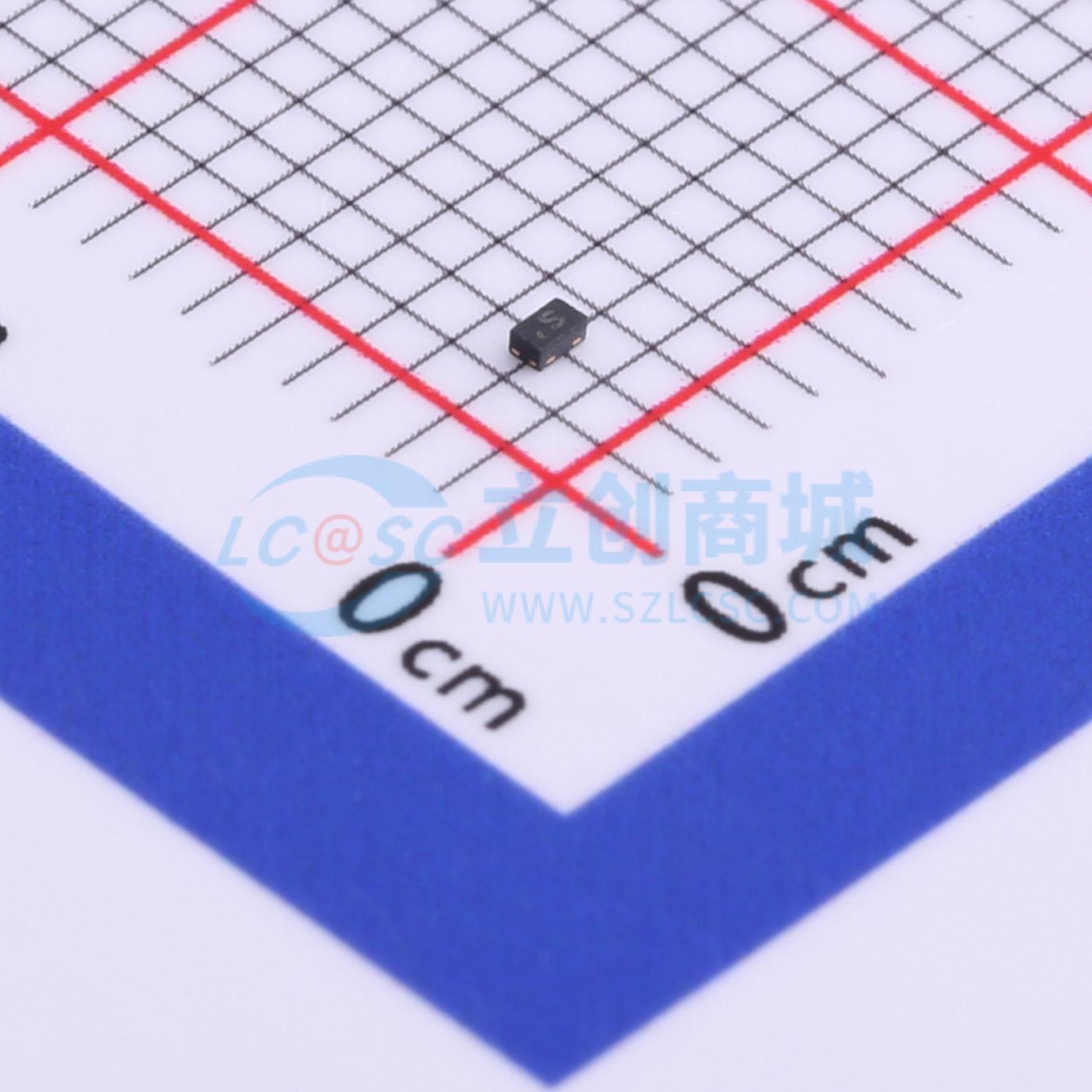

AZ4212-01F.R7G

双向ESD 12V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AZ4212-01F的设计包含一个双向ESD额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ4212-01F专门设计用于保护连接到数据和传输线的敏感组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）引起的过电压影响。AZ4212-01F是一种独特的设计，在单个封装中包含专有钳位单元。在瞬态条件下，专有钳位单元可防止电源线或控制/数据线上出现过电压，保护任何下游组件。AZ4212-01F是双向的，可用于信号在接地电位上下摆动的线路。AZ4212-01F可用于满足IEC 61000-4-2标准4级（±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZ4212-01F.R7G
商品编号: C780926
商品封装: DFN-2P
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

AZ4212-01F的设计包含一个双向ESD额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ4212-01F专门设计用于保护连接到数据和传输线的敏感组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）引起的过电压影响。 AZ4212-01F是一种独特的设计，在单个封装中包含专有钳位单元。在瞬态条件下，专有钳位单元可防止电源线或控制/数据线上出现过电压，保护任何下游组件。 AZ4212-01F是双向的，可用于信号在接地电位上下摆动的线路。 AZ4212-01F可用于满足IEC 61000-4-2标准4级（±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。

商品特性

单线路双向ESD保护
为受保护线路提供ESD保护，符合IEC 61000-4-2（ESD）±16kV（空气放电）、±16kV（接触放电），IEC 61000-4-4（EFT）40A（5/50ns），电缆放电事件（CDE）标准
适用于12V及以下工作电压的应用
0402小型DFN封装节省电路板空间
保护一条I/O线或一条电源线
开启速度快，钳位电压低
采用固态硅雪崩和有源电路触发技术
环保产品

应用领域

手机及配件
小尺寸面板模块
个人数字助理（PDA）
便携式设备
数码相机
触摸屏
笔记本电脑和手持设备
MP3播放器
外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	18V
	击穿电压	16V
	反向电流(Ir)	500nA

	属性	参数值
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	3.6pF
