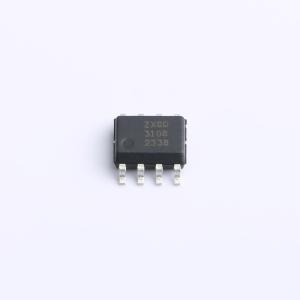

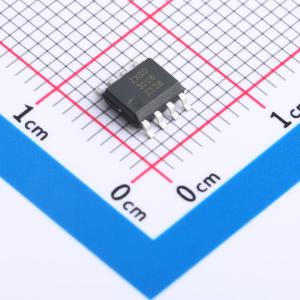

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3108N8TC
40V主动ORing MOSFET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXGD3108N8是一款40V有源或门MOSFET控制器，旨在驱动极低RDS(ON)的功率MOSFET，使其作为理想二极管工作。这可替代标准整流器，以降低正向压降并全面提高功率传输效率。ZXGD3108N8可用于轨电压高达±40V的高端和低端电源单元(PSU)。由于关断阈值仅为 -3mV，容差为±2mV，它能使极低RDS(ON)的MOSFET作为理想二极管工作。在典型的12V配置中，由于低静态电源电流<400μA，待机功耗<5mW。在电源单元出现故障时，或门控制器会检测到功率下降，并在<600ns内迅速关断MOSFET，以阻止反向电流流动，避免公共总线电压下降。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3108N8TC
- 商品编号
- C780914
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| 输入电压(Vin) | 4V~20V | |
| 静态电流(Iq) | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -50℃~+150℃ | |
| 拉电流(IOH) | 660mA | |
| 灌电流(IOL) | 3.3A |
商品概述
ZXGD3108N8是一款40V有源或门MOSFET控制器，旨在驱动极低RDS(ON)的功率MOSFET，使其作为理想二极管工作。这可替代标准整流器，以降低正向压降并全面提高功率传输效率。 ZXGD3108N8可用于轨电压高达±40V的高端和低端电源单元(PSU)。由于关断阈值仅为 -3mV，容差为±2mV，它能使极低RDS(ON)的MOSFET作为理想二极管工作。在典型的12V配置中，由于低静态电源电流<400μA，待机功耗<5mW。在电源单元出现故障时，或门控制器会检测到功率下降，并在<600ns内迅速关断MOSFET，以阻止反向电流流动，避免公共总线电压下降。
商品特性
- 适用于高端或低端电源单元的有源或门MOSFET控制器
- 理想二极管，可降低正向压降
- 典型关断阈值为 -3mV，容差为±2mV
- 漏极电压额定值为40V
- VCC额定值为25V
- 静态电源电流<400μA时，待机功耗<5mW
- 关断时间<600ns，以最小化反向电流
- 完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件
应用领域
- (N + 1)冗余电源
- 电信和网络
- 数据中心和服务器
