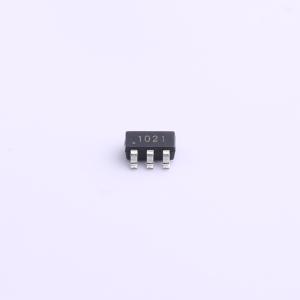

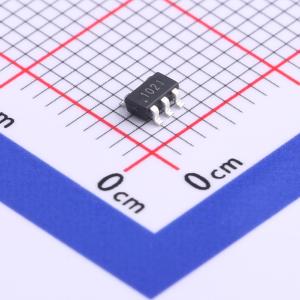

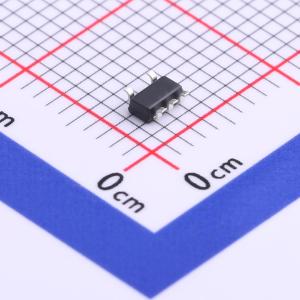

ZXCT1021E5TA

SMT扩展库PCB免费打样

描述: ZXCT1021是一款精密高端电流检测监控器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1021为需要最小检测电压的应用提供10倍的固定增益。极低的失调电压使仅10mV的检测电压就能实现3%的典型精度，为大电流下所需的小阻值检测电阻提供了更好的容差。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。仅25μA的最小工作电流，再加上SOT23 - 5封装，使其也适用于便携式电池设备。
品牌名称: DIODES(美台)
商品型号: ZXCT1021E5TA
商品编号: C780912
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

ZXCT1021是一款精密高端电流检测监控器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1021为需要最小检测电压的应用提供10倍的固定增益。极低的失调电压使仅10mV的检测电压就能实现3%的典型精度，为大电流下所需的小阻值检测电阻提供了更好的容差。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。仅25μA的最小工作电流，再加上SOT23 - 5封装，使其也适用于便携式电池设备。

商品特性

精确的高端电流检测
输出电压缩放
2.5V - 20V电源范围
25μA静态电流
1%典型精度
SOT23-5封装

应用领域

电池充电器
智能电池组
直流电机控制
过流监控
电源管理
电平转换
可编程电流源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2.5V~20V
	增益	10V/V
	带宽	300kHz
	输入偏置电流(Ib)	100nA

	属性	参数值
	输入失调电压(Vos)	-
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	20V
	单电源	2.5V~20V
	静态电流(Iq)	25uA
