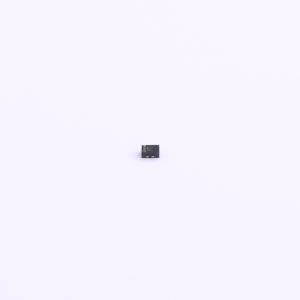

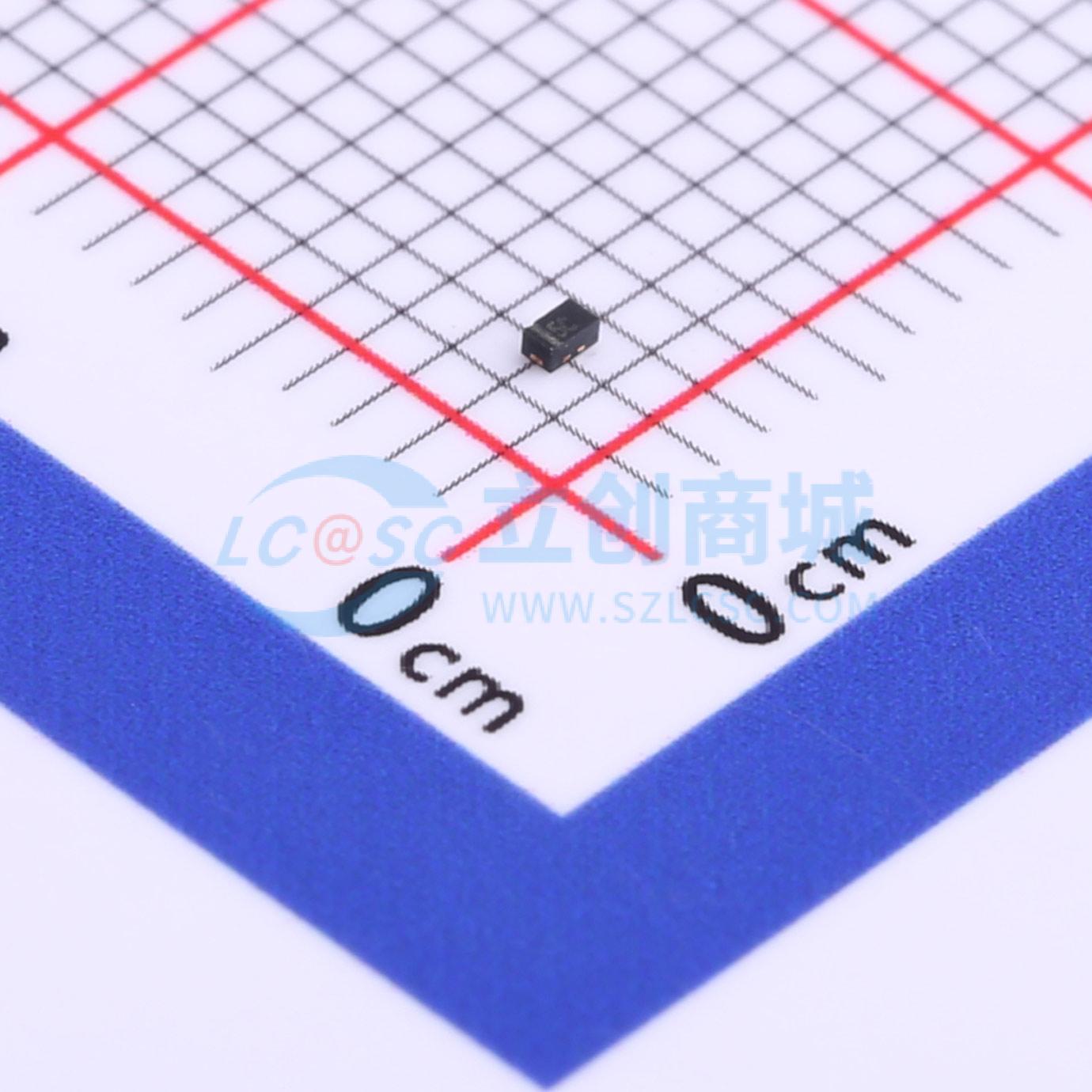

TPD1E01B04DPYR

双向 3.6V 2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD1E01B04 适用于 USB-C 和天线且采用 0402 和 0201 封装的 0.18pF、±3.6V、±15kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E01B04DPYR
商品编号: C779389
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

TPD1E01B04 是一款双向 TVS 电击保护二极管阵列，适用于 USB Type-C 和 Thunderbolt 3 电路的保护。TPD1E01B04 的额定 ESD 震荡吸收值等于 IEC 61000-4-2（第 4 级）国际标准中规定的最高级别。该器件具有 0.18pF 的输入输出电容（典型值），适用于保护高达 20Gbps 的高速接口（例如 USB 3.1 Gen2 和 Thunderbolt 3）。其低动态电阻和低钳位电压可为系统提供对瞬态事件的保护。 TPD1E01B04 采用行业标准的 0201（DPL）封装。

商品特性

IEC 61000-4-2 第 4 级静电放电（ESD）防护
±15 千伏接触放电
±17 千伏气隙放电
IEC 61000-4-4 电气快速瞬变（EFT）防护
80 安培（5/50 微秒）
IEC 61000-4-5 震荡防护
2.5 安培（8/20 微秒）
I/O 电容：
- 0.18 皮法（典型值）
- 0.2 皮法（最大值）
- 直流击穿电压：6.4 伏（典型值）
- 超低泄漏电流：10 纳安（最大值）
- 低静电放电（ESD）钳位电压：在 16 安培传输线脉冲（TLP）下为 15 伏
- 低插入损耗：26.9GHz（-3 分贝带宽）
- 支持高达 20Gbps 的高速接口
- 工业温度范围：-40°C 至 +125°C
- 超小型 0201 封装

应用领域

终端设备
便携式和台式电脑
手机和平板电脑
机顶盒
电视和显示器
USB 适配器
基座式设备
接口
USB Type-C
雷电 3
USB 3.1 第二代
高清多媒体接口（HDMI）2.0/1.4
USB 3.0
显示端口 1.3
PCI Express 3

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.6V
	钳位电压	15V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	27W@8/20us
	击穿电压	6.4V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.18pF
