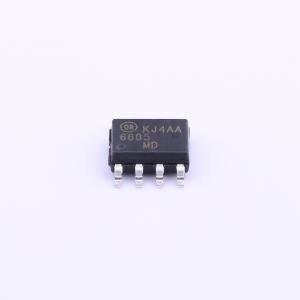

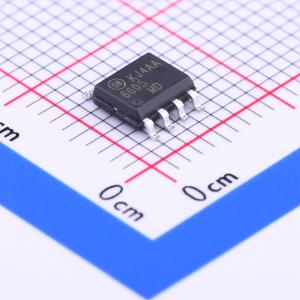

FAN6605MX

mWSaver™ 技术提供业界一流的待机功耗 对于 LCDM 适配器，在 25 mW 负载下待机功耗 < 100 mW 内部高压 JFET 启动 低工作电流：低于 2 mA 在轻载条件下，通过跳周期自适应降低 PWM 频率至 23 kHz，以提高效率 在最小负载或无负载时进行反馈阻抗切换

这款高度集成的 PWM 控制器具备多项特性，可提升反激式转换器的性能。

为最大限度降低待机功耗，专有自适应绿色模式功能可在轻载条件下降低开关频率。为避免出现声学噪声问题，最小 PWM 频率设定在 23 kHz 以上。此绿色模式功能使电源能够满足国际节能要求，如能源之星标准。借助内部高压启动电路，还可消除泄放电阻造成的功率损耗。为进一步降低功耗，FAN6605 采用 BiCMOS 工艺，其工作电流仅为 2 mA。对于大多数液晶显示器电源设计，待机功耗可低于 100 mW。

自动重启保护：反馈开环保护 (OLP)、VDD 过压保护 (OVP)、过温保护 (OTP) 以及线路过压保护 带钳位输出电压的软栅极驱动：18 V

FAN6605 集成了跳频功能，可在使用最少线路滤波器的情况下降低电源的 EMI 辐射。内置的同步斜率补偿可实现稳定的峰值电流模式控制，并提高抗噪能力。专有线路补偿可确保在 90 VAC 至 264 VAC 的宽交流输入电压范围内实现恒定的输出功率限制。

FAN6605 具备多种保护功能。内部反馈开环保护电路可保护电源免受反馈开环或输出短路情况的影响。它还具备线路欠压保护（掉电保护）和使用输入电压感应引脚 (VIN) 的过压保护。

FAN6605 采用 7 引脚 SOP 封装。

• mWSaver™ 技术提供业界一流的待机功耗
• 对于 LCDM 适配器，在 25 mW 负载下待机功耗 < 100 mW
• 内部高压 JFET 启动
• 低工作电流：低于 2 mA
• 在轻载条件下，通过跳周期自适应降低 PWM 频率至 23 kHz，以提高效率
• 在最小负载或无负载时进行反馈阻抗切换
• 自动重启保护：反馈开环保护 (OLP)、VDD 过压保护 (OVP)、过温保护 (OTP) 以及线路过压保护
• 带钳位输出电压的软栅极驱动：18 V
• 集成跳频功能，可在使用最少线路滤波器的情况下降低电源的 EMI 辐射
• 内置同步斜率补偿可实现稳定的峰值电流模式控制，并提高抗噪能力
• 专有线路补偿可确保在 90 VAC 至 264 VAC 的宽交流输入电压范围内实现恒定的输出功率限制
• 内部反馈开环保护电路可保护电源免受反馈开环或输出短路情况的影响
• 具备线路欠压保护（掉电保护）和使用输入电压感应引脚 (VIN) 的过压保护
• 采用 7 引脚 SOP 封装

• 通用开关模式电源和反激式电源转换器
• 液晶显示器电源
• 开放式框架开关电源
