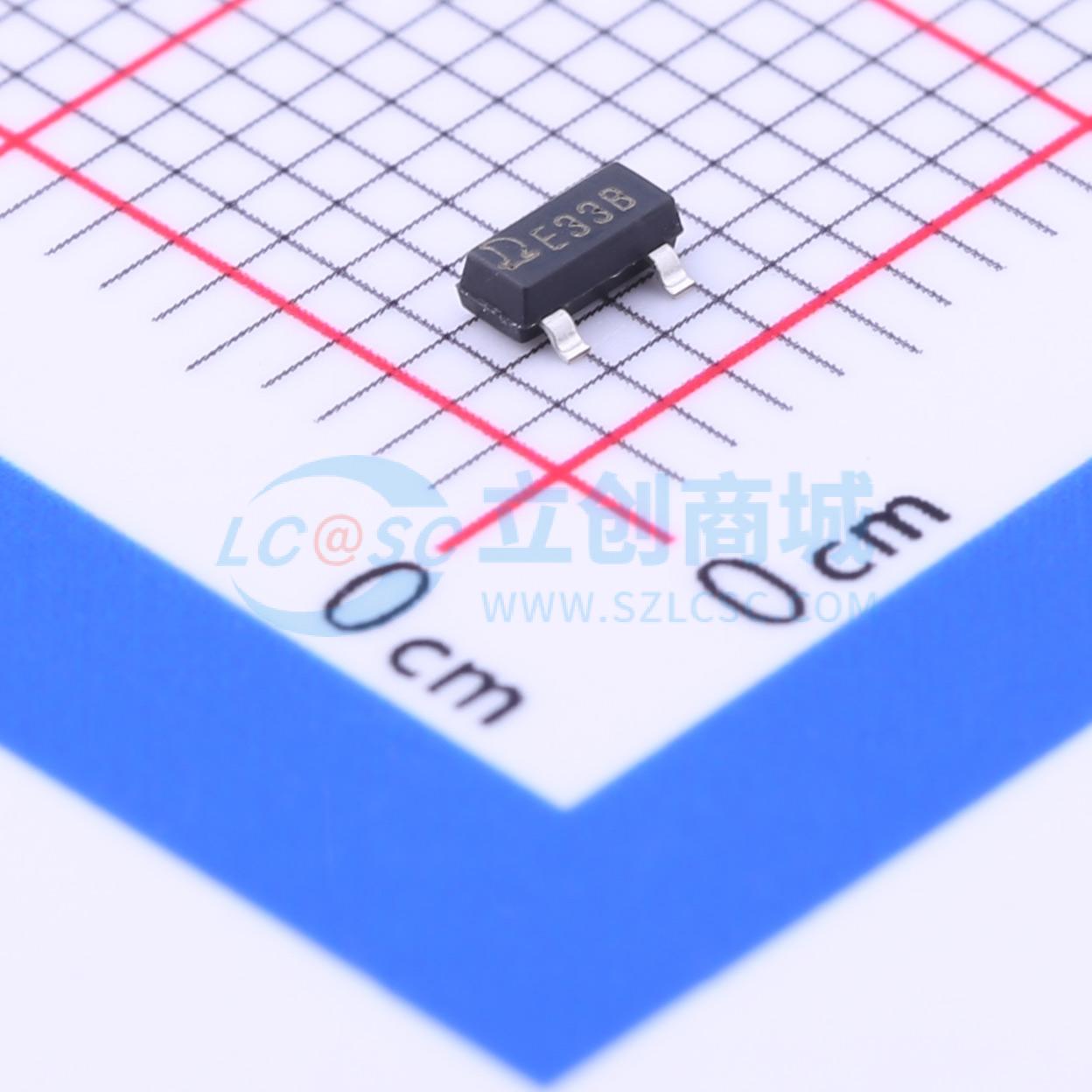

qx2303l33t

高效率PFM升压DC-DC变换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: QX2303系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器,适用于1～4节普通电池应用的场合,输出电压范围为2.5V~5.0V,输出电流大于300mA。
品牌名称: 泉芯
商品型号: qx2303l33t
商品编号: C80729
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

QX2303 是一款BOOST 结构、升压型PFM 控制模式的DC-DC 变换器。芯片内部包括输出电压反馈和修正网络、启动电路、震荡电路、参考电压电路、PFM 控制电路、过流保护电路以及功率管等。QX2303 所需的外部元件非常少，只需要一个电感、一个肖特基二极管和输入输出电容就可以提供2.5V~5.0V 的稳定的低噪声输出电压。

商品特性

QX2303 系列产品是一种高效率、低纹波、工作频率高的PFM 升压DC-DC 变换器
仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，适合于便携式1~4 节普通电池应用的场合
电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移
输出电压精度优于 ±2.5%，最高效率可达 89%
总共有四种封装形式：SOT23、SOT23 - 5、SOT89 - 3 和TO - 92
SOT23 - 5 封装内置了EN 使能端，可控制变换器的工作状态，当EN 使能端输入为低电平时，芯片处于关断省电状态，功耗降至最小
最高工作频率：300KHz
输出电压：2.5V~5.0V（步进 0.1V）
低起动电压：0.8V(1mA)
输出精度：优于 ±2.5%
最高效率：89%
输出电流：大于 300mA (Vi = 2.5V，Vo = 3.3V)
低纹波，低噪声
只需四个外围元件

应用领域

1~3 个干电池的电子设备
LED 手电筒、LED 灯、血压计、电子词典、汽车防盗器、充电器、VCR、PDA 等手持电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~3.3V
	输出电压	3.3V
	输出电流	300mA
	开关频率	300kHz
	工作温度	-20℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	固定
