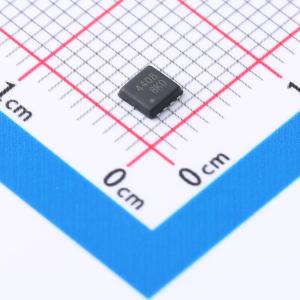

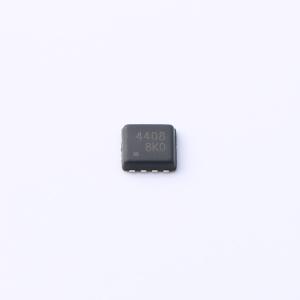

温馨提醒：图片仅供参考，商品以实物为准
AON7544
耐压:30V 电流:26A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@10V，ID@16A < 9mΩ。 RDS(ON)，VGS@4.5V，ID@8A < 13mΩ。 高开关速度。 改善的dv/dt能力。 低栅极电荷。 低反向传输电容。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AON7544
- 商品编号
- C7202958
- 商品封装
- PDFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.09737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 26A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V,8A | |
| 耗散功率(Pd) | 14W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.1nC@15V | |
| 输入电容(Ciss) | 763pF@25V | |
| 反向传输电容(Crss) | 81pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 132pF |
商品特性
- 当 VGS 为 10V、ID 为 16A 时，RDS(ON) < 9mΩ
- 当 VGS 为 4.5V、ID 为 8A 时，RDS(ON) < 13mΩ
- 高开关速度
- 改善的 dv/dt 能力
- 低栅极电荷
- 低反向传输电容
- 符合欧盟 RoHS 2.0 标准的无铅产品
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
