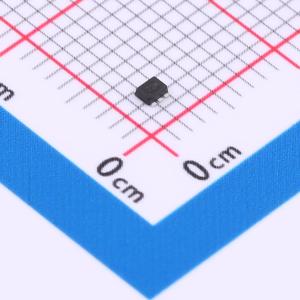

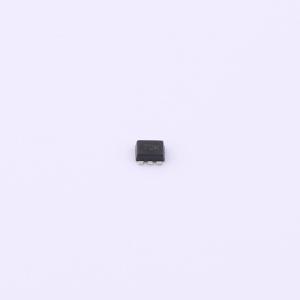

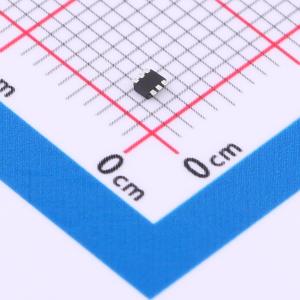

温馨提醒：图片仅供参考，商品以实物为准
2N7002BKV
2个N沟道 耐压:60V 电流:0.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：快速开关。 有环保器件可供选择。 适用于1.5V栅极驱动应用。应用：笔记本电脑。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 2N7002BKV
- 商品编号
- C7202984
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.0551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 1.8Ω@10V,0.3A | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 1.7nC@4.5V | |
| 输入电容(Ciss) | 27pF@30V | |
| 反向传输电容(Crss) | 2pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 18pF |
商品特性
- VDS = -60 V，ID = -18 A
- RDS(ON) 52 mΩ @ VGS = -10 V（典型值）
应用领域
- 负载/电源开关-接口开关-超小型便携式电子产品的电池管理-逻辑电平转换
