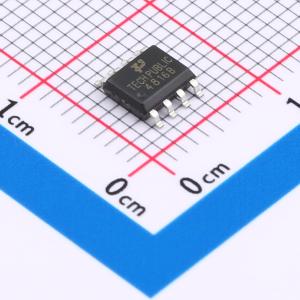

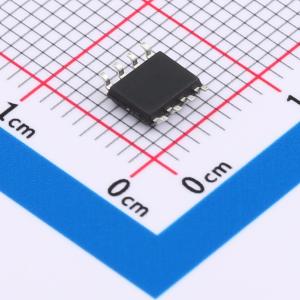

SI4816BDY实物图
  • SI4816BDY商品缩略图
  • SI4816BDY商品缩略图
  • SI4816BDY商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SI4816BDY

N沟道 30V 7A

描述
特性：N-Channel 30V/7A，RDS(ON) = 19mΩ (typ.) @ VGS = 10V。 N-Channel 30V/7A，RDS(ON) = 24mΩ (typ.) @ VGS = 4.5V。 N-Channel 30V/11.2A，RDS(ON) = 10mΩ (typ.) @ VGS = 10V。 N-Channel 30V/11.2A，RDS'(ON) = 14mΩ (typ.) @ VGS = 4.5V。 Schottky Vds=30V IF=2.0A VsD:0.5V@1.0A
品牌名称
TECH PUBLIC(台舟)
商品型号
SI4816BDY
商品编号
C7202998
商品封装
SOP-8​
包装方式
编带
商品毛重
0.180367克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)11.2A；7A
导通电阻(RDS(on))10mΩ@10V；19mΩ@10V
耗散功率(Pd)2W
属性参数值
阈值电压(Vgs(th))1V；1V
栅极电荷量(Qg)10nC@4.5V；16nC@4.5V
输入电容(Ciss)1.61nF；880pF
反向传输电容(Crss)160pF；90pF
类型N沟道
输出电容(Coss)255pF；125pF

商品特性

  • Q1:N沟道
  • 30V/7A
  • 当VGS = 10V时,RDS(ON) = 19mΩ(典型值)
  • 当VGS = 4.5V时,RDS(ON) = 24mΩ(典型值)
  • Q2:N沟道
  • 30V/11.2A
  • 当VGS = 10V时,RDS(ON) = 10mΩ(典型值)
  • 当VGS = 4.5V时,R'DSON = 14mΩ(典型值)
  • 肖特基二极管
  • Vds = 30V,IF = 2.0A
  • 当电流为1.0A时,Vsd为0.5V

应用领域

  • 同步降压转换器
  • 游戏机
  • 笔记本电脑
