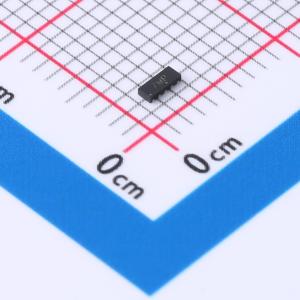

温馨提醒：图片仅供参考，商品以实物为准
ESD73034D
双向ESD 3.3V截止 峰值浪涌电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VRWM:3.3V, IPP:3A, CJ:0.25pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD73034D
- 商品编号
- C7202962
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.0274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.5V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品特性
- 超低电容：典型值0.25pF（输入/输出至输入/输出）
- 低工作电压：±3.3V
- 低钳位电压
- 最多可保护4条线路
- 无引线直通式封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±25kV
- 接触放电：±20kV
- IEC 61000-4-5（雷击）3A（8/20μs）
应用领域
- HDMI 1.4与2.0接口
- USB 2.0与3.0接口
- MDDI接口
- 显示器与平板显示器
- 机顶盒与数字电视
- 视频显卡
- 数字视频接口
- 笔记本电脑
