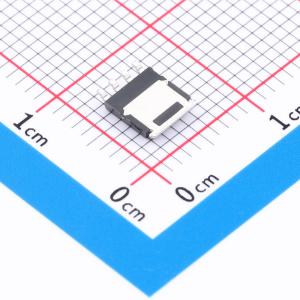

SQJ409EP-T1_BE3
汽车用P沟道MOSFET，采用TrenchFET技术，通过AEC - Q101认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- SQJ409EP-T1_BE3
- 商品编号
- C7083966
- 商品封装
- PowerPAKSO-8
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 5.8mΩ@10V | |
| 耗散功率(Pd) | 68W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 170nC | |
| 输入电容(Ciss) | 8.4nF | |
| 反向传输电容(Crss) | 510pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 620pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 沟槽式场效应晶体管(TrenchFET)功率MOSFET
- 通过AEC - Q101认证
- 100%进行Rg和UIS测试
- 符合RoHS标准且无卤
- P沟道MOSFET
